Установка панели приборов
/ КамАЗ 6522

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

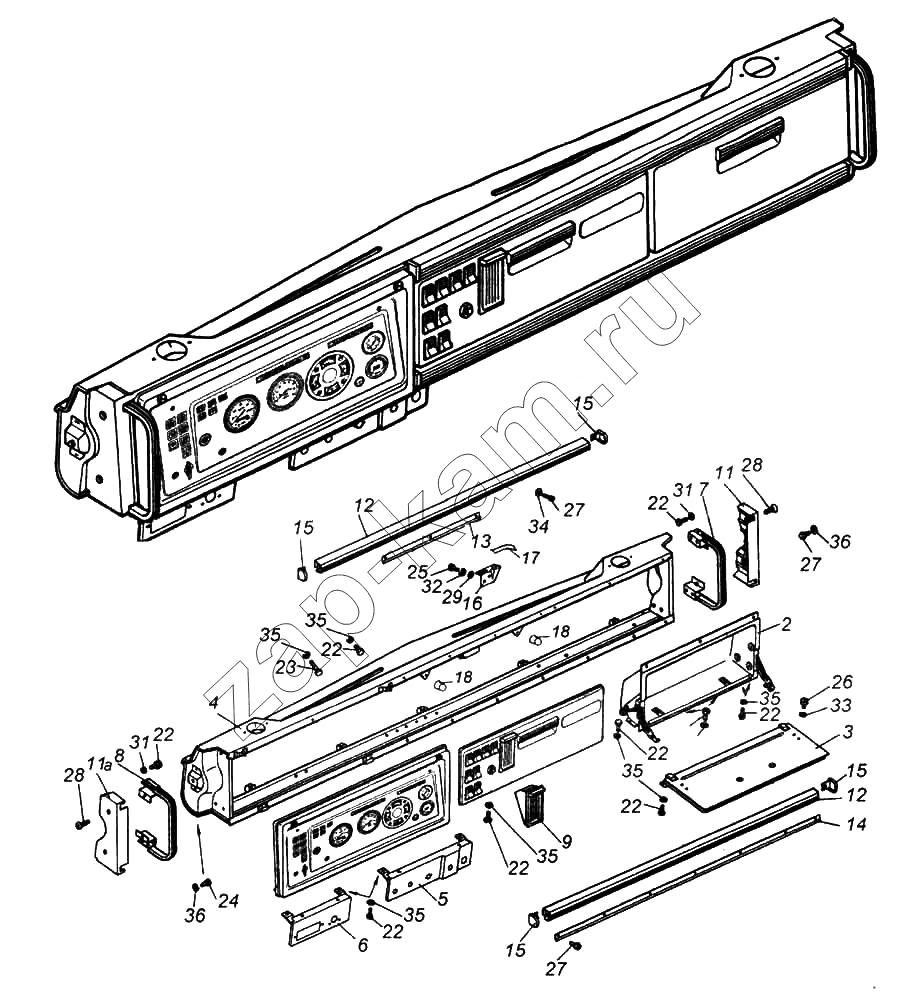

Схема/чертеж: Установка панели приборов / КамАЗ 6522
2
3
4
5
6
7
8
9
11
11
12
12
13
14
15
15
15
15
16
17
18
18
22
22
22
22
22
22
22
22
23
24
25
26
27
27
27
28
28
29
31
31
32
33
34
35
35
35
35
35
35
36
36
Поз. Артикул Название детали 1) КамАЗ-6522 Цена
2 5320-5303012 Ящик вещевой в сборе 1 -
3 5320-5303020-01 Дверка вещевого ящика 1 -
4 53205-5325010-10 Панель приборов 1 9 150 ₽
5 6520-5325130 Щиток панели приборов нижний длинный 1 -
6 5320-5325132 Щиток панели приборов нижний короткий 1 -
7 5320-8202200 Ручка правая в сборе 1 -
8 5320-8202201 Ручка левая в сборе 1 -
9 5320-8203010-01 Пепельница в сборе 1 -
11 5320-5325112 Накладка боковая правая 1 -
11 5320-5325113 Накладка боковая левая {а} 1 -
12 5320-5325163 Окантовка панели приборов 2 -
13 5320-5325165 Планка окантовки верхняя 1 -
14 5320-5325167 Планка окантовки нижняя 1 -
15 5320-5325170 Заглушка окантовки торцовая правая 2 -
15 5320-5325171 Заглушка окантовки торцовая левая 2 -
16 5320-5325183 Кронштейн пружины 1 -
17 5320-5325185 Пружина запора 1 -
18 5320-8401296 Буфер 2 -
22 1/09020/21 Болт М6-6gх12 29 -
23 1/09026/21 Болт М6-6gх25 2 -
24 1/60431/21 Болт М8-6gх14 2 -
25 1/32718/01 Винт М4-6gх8 2 -
26 1/32739/01 Винт М5-6gх10 4 -
27 1/03767/01 Винт М6-6gх16 18 -
28 1/33130/01 Винт М6-6gх16 4 -
29 1/07940/11 Гайка низкая М4 2 -
31 251644 Гайка М6-6Н ОСТ 37.001.197-75 8 -
32 1/11953/77 Шайба 4 пружинная 2 -
33 1/11954/77 Шайба 5 пружинная 4 -
34 1/05194/01 Шайба плоская 6х12х1,5 7 -
35 1/05164/77 Шайба 6 пружинная 25 -
36 1/05166/77 Шайба 8 пружинная 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
