Установка топливных баков, ФГОТ и топлипроводов
/ КамАЗ 6522

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

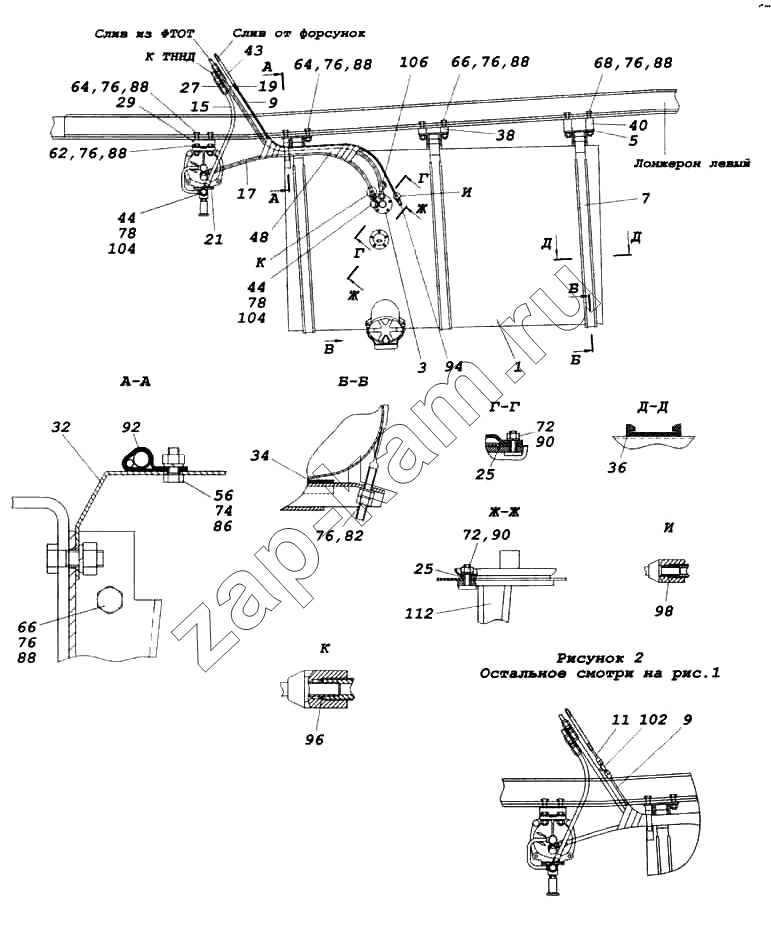

Схема/чертеж: Установка топливных баков, ФГОТ и топлипроводов / КамАЗ 6522
1
3
5
7
9
9
11
15
17
19
21
25
25
27
29
32
34
36
38
40
43
44
44
48
56
62
64
64
66
66
68
72
72
74
76
76
76
76
76
76
76
78
78
82
86
88
88
88
88
88
88
90
90
92
94
96
98
102
104
104
106
112
Поз. Артикул Название детали 1) КамАЗ-6522 Цена
1 53215-1101010-10 Бак топливный 1 -
3 541121-1104012 Топливозаборник 1 -
5 53212-1101104 Кронштейн крепления топливного бака (сварка) 3 -
7 53212-1101110 Хомут крепления топливного бака 3 -
9 53205-3570060 Трубка подвода воздуха 1 -
11 53215-3570030 Вал заслонки в сборе 1 -
15 53215-3506040 Трубка 1 -
17 53215-3506067 Трубка 1 -
19 53215-3506080 Трубка 1 -
21 7406.1105010 Фильтр грубой очистки с насосом предпусковой прокачки топлива 1 -
25 5320-3827013 Прокладка датчика 2 -
27 6520-1104018-14 Штуцер 2 -
29 43114-1105019 Кронштейн 1 -
32 5320-1104083 Кронштейн крепления топливных трубопроводов 1 -
34 55102-1101109 Прокладка кронштейна крепления топливного бака 6 -
36 541121-1101115 Прокладка хомута крепления топливного бака 3 -
38 43118-1101119 Проставка 4 -
40 6520-1101118-10 Проставка 4 -
43 5320-1104159 Шланг соединительный топливных трубопроводов 1 -
44 541121-1104274 Наконечник 4 -
48 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 4 -
56 1/60432/21 Болт М8-6gх16 1 -
62 1/55405/21 Болт М12х1,25-6gх35 2 -
64 1/55406/21 Болт М12х1,25-6gх40 6 -
66 1/55411/21 Болт М12х1,25-6gх65 7 -
68 1/55414/21 Болт М12х1,25-6gх80 4 -
72 1/58964/11 Гайка М5-6Н 10 -
74 1/61008/11 Гайка М8х1,25-6Н 1 -
76 1/61015/11 Гайка М12х1,25-6Н 25 -
78 1/02800/60 Прокладка уплотнительная 14х20х1,5 8 -
82 1/05200/01 Шайба плоская 12х22х3 3 -
86 1/05166/77 Шайба 8 пружинная 1 -
88 1/05170/77 Шайба 12 пружинная 19 -
90 1/11954/77 Шайба 5 пружинная 10 -
92 853890 Хомут специальный 1 -
94 853965 Угольник 6 ввертный 1 -
96 864204 Кольцо уплотнительное 6 -
98 864269 Кольцо уплотнительное 3 -
102 864920 Тройник 6 проходной 1 -
104 870005 Болт М14х1,5-6gх30 4 -
106 870882 Пробка коническая транспортная КГ 3/8" 1 -
112 4573824460 Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
