6520-1200006 Установка системы выпуска
/ КамАЗ 6522 (Euro-2, 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

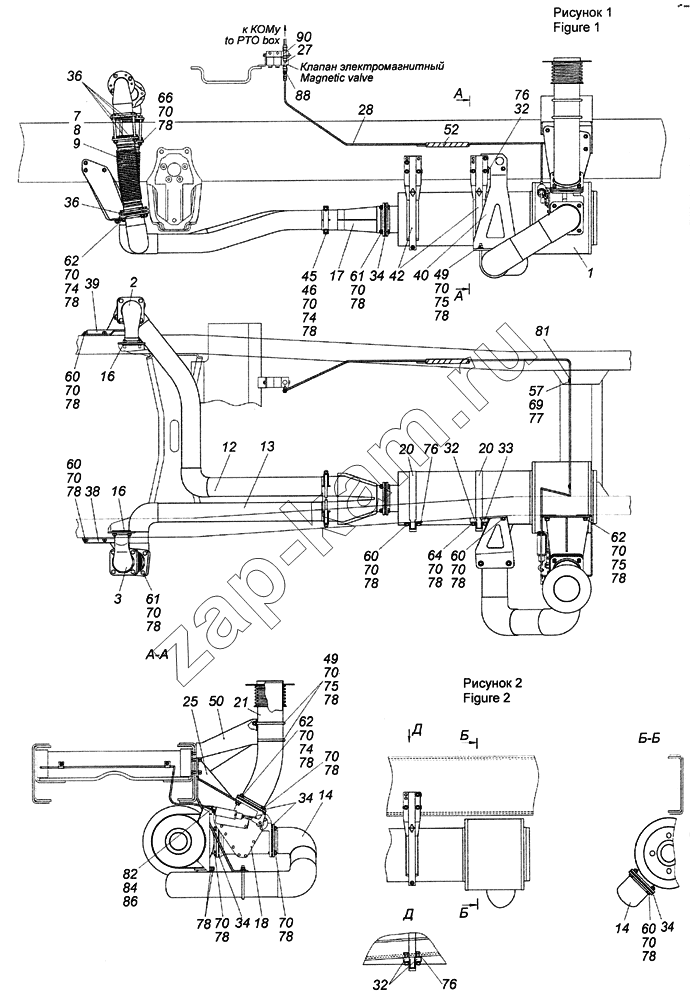

Схема/чертеж: 6520-1200006 Установка системы выпуска / КамАЗ 6522 (Euro-2, 3)
6520-1200006-10
6520-1200006
1
2
3
7
8
9
12
13
14
14
14
16
16
17
18
20
20
21
25
27
28
32
32
32
33
34
34
34
34
36
36
38
39
40
42
45
46
49
49
50
52
57
60
60
60
60
60
61
61
62
62
62
64
66
69
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
74
74
74
75
75
75
76
76
76
77
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
81
82
84
86
88
90
Поз. Артикул Название детали Кол-во Цена
6520-1200006-10 6520-1200006-10 Установка системы выпуска ; -
6520-1200006 6520-1200006 Установка системы выпуска ; -
1 6520-1201010 Глушитель выпуска 1; 6 150 ₽ - 14 490 ₽
2 54115-1203010-10 Патрубок приемный (сварка) 1; -
3 54115-1203010-50 Патрубок приемный 1; -
7 54115-1203012-01 Металлорукав 2; -
8 54115-1203012-02 Металлорукав 2; -
9 54115-1203012-03 Металлорукав 2; -
12 6520-1203013 Труба правая 1; -
13 6520-1203014 Труба левая 1; -
14 43255-1203015 Патрубок выпускной 1; -
14 6520-1203015-40 Труба выпускная 1; -
16 53215-1203023-01 Прокладка 2; -
17 6520-1203035 Тройник 1; -
18 6540-1203035-10 Коробка переключения газов 1; -
20 54115-1203047 Хомут 2; -
21 6522-1203048-10 Труба обогрева платформы 1; -
25 6522-1203183 Кронштейн 1; -
27 65115-1203201 Трубка 1; -
28 6522-1203202 Трубка 1; -
32 43118-1101119 Проставка 2(3); -
33 43118-1101119-10 Проставка 1; -
34 54115-1203020 Прокладка 4(2); -
36 54115-1203023 Прокладка 10; -
38 54115-1203030-50 Кронштейн левой трубы 1; -
39 54115-1203031-40 Кронштейн правой трубы 1; -
40 6520-1203033-42 Кронштейн выпускной трубы 1; -
42 54115-1203041-01 Кронштейн глушителя 2; -
45 54115-1203060 Хомут 2; -
46 54115-1203061 Стремянка 2; -
49 6540-1203065 Стремянка 3; -
50 6522-1203069-19 Кронштейн 1; -
52 5297-3506435 Лента спиральная 12х9х11 1; -
57 1/60432/21 Болт М8-6gх16 2; -
60 1/59709/21 Болт М10х1,25-6gх35 10(13); по запросу - 30 ₽
61 1/13070/21 Болт М10х1,25-6gх40 8; -
62 1/12347/21 Болт М10х1,25-6gх45 9(4); -
64 1/12880/21 Болт М10х1,25-6gх60 3; -
66 1/59724/31 Болт М10х1,25-6gх130 8; -
69 1/61008/11 Гайка М8х1,25-6Н 2; -
70 1/21647/11 Гайка М10х1,25-6Н 62(44); -
74 1/26386/01 Шайба плоская 10,6х18х2 10(8); -
75 1/26468/01 Шайба плоская 10,2х25х2 9; -
76 1/26443/01 Шайба плоская 10х35х3 2(3); -
77 1/05166/77 Шайба 8 пружинная 2; -
78 1/05168/77 Шайба 10 пружинная 58(40); -
81 853931 Скоба 2; -
82 853979 Штуцер ввертный 8 1; -
84 861022 Шайба 10 1; -
86 864204 Кольцо уплотнительное 1; -
88 864866 Штуцер фланцевый проходной 1; -
90 864892 Тройник ввертной симметричный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
