6520-3400018-60 Установка трубопроводов
/ КамАЗ 6522 (Euro-2, 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

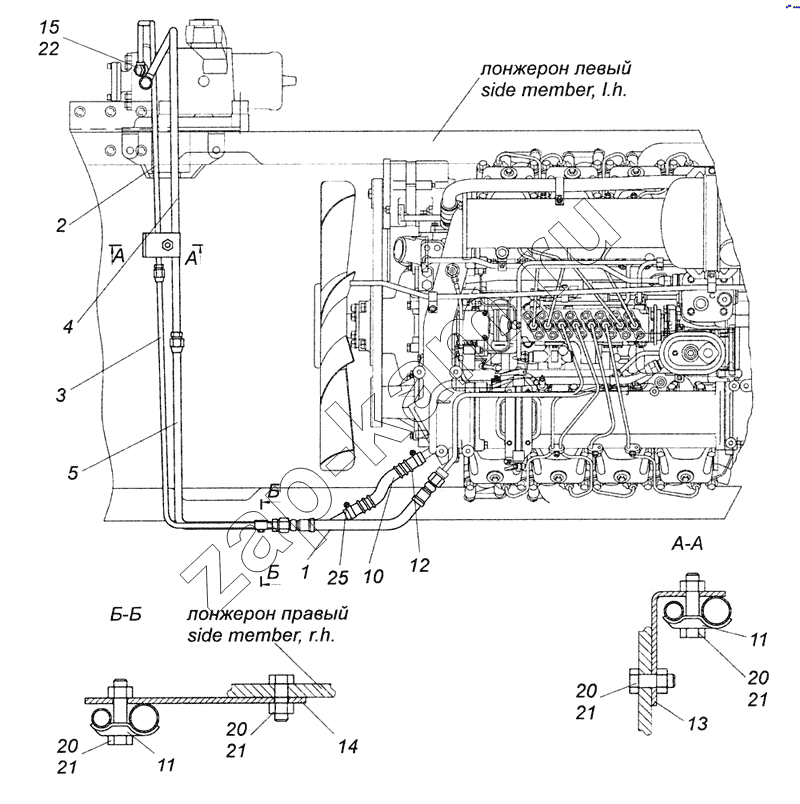

Схема/чертеж: 6520-3400018-60 Установка трубопроводов / КамАЗ 6522 (Euro-2, 3)
1
2
3
4
5
10
11
11
12
13
14
15
20
20
20
20
21
21
21
21
22
25
Поз. Артикул Название детали Кол-во Цена
1 5511-8609090-01 Рукав высокого давления в сборе 1; -
2 6520-3408054-60 Труба высокого давления 1; -
3 6520-3408058-60 Труба высокого давления 1; -
4 6520-3408124-60 Труба низкого давления 1; -
5 6520-3408126-60 Труба низкого давления 1; -
10 5320-3408137 Шланг низкого давления передний 1; -
11 5320-3408163 Планка крепления труб насоса 2; -
12 5320-3408165 Чехол защитный шланга низкого давления 1; -
13 6520-3408017-60 Кронштейн 1; -
14 6520-3408019-60 Кронштейн 1; -
15 6520-3408204 Болт М18х1,5 поворотный 2; -
20 251645 Гайка М8-6Н ОСТ 37.001.197-75 4; -
21 1/60439/21 Болт М8-6gх35 4; -
22 1/02599/60 Прокладка 18х24х1,5 4; -
25 45104998010890 Хомут ТОRRО20-32/12-С7W1 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
