65201-3506170-07 Установка охладителя
/ КамАЗ 6522 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

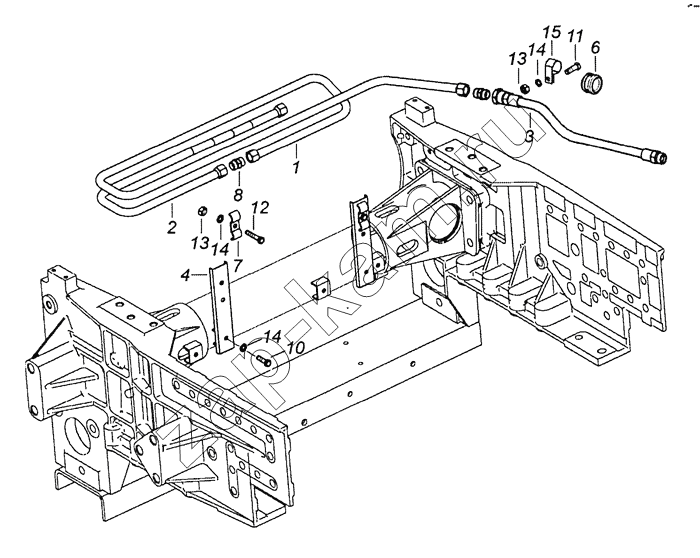

Схема/чертеж: 65201-3506170-07 Установка охладителя / КамАЗ 6522 (Евро-4)
1
2
3
4
6
7
8
10
11
12
13
13
14
14
14
15
Поз. Артикул Название детали Кол-во Цена
1 6520-3506190-34 Трубка 1; -
2 6520-3506190-36 Трубка 1; -
3 6520-3506060 Шланг гибкий соединительный 1; -
4 6520-3506184 Кронштейн 2; -
6 53205-3506430 Втулка трубки 1; -
7 53205-3506441 Скоба 2; -
8 53205-3506452 Штуцер проходной 2; -
10 1/60432/21 Болт М8-6gх16 2; -
11 1/60434/21 Болт М8-6gх20 1; -
12 1/60438/21 Болт М8-6gх30 2; -
13 1/61008/11 Гайка М8х1,25-6Н 3; -
14 1/05166/77 Шайба 8 пружинная 5; -
15 864411-01 Хомут 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
