6520-1109003-20 Установка воздухоочистителя мультициклонного
/ КамАЗ 6522 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

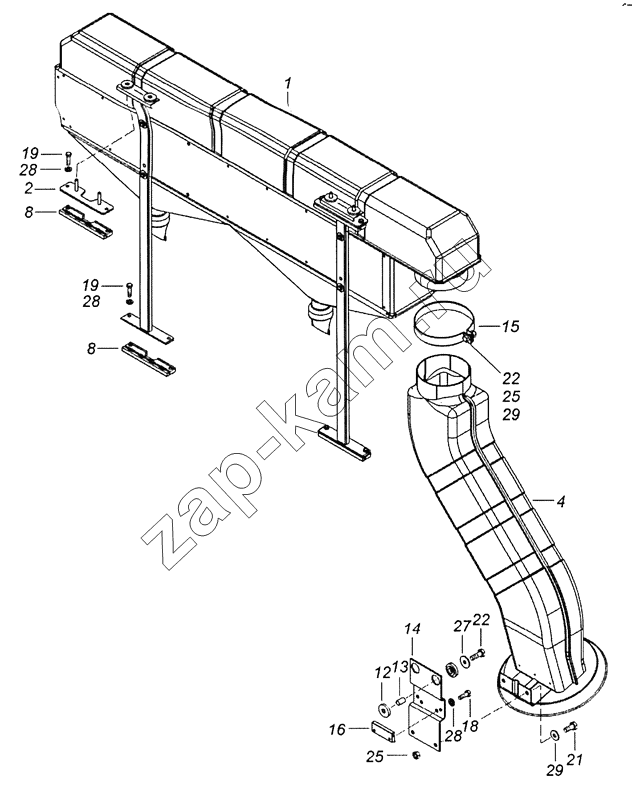

Схема/чертеж: 6520-1109003-20 Установка воздухоочистителя мультициклонного / КамАЗ 6522 (Евро-4)
1
2
4
8
8
12
13
14
15
16
18
19
19
21
22
22
25
25
27
28
28
28
29
29
Поз. Артикул Название детали Кол-во Цена
1 6520-1109005-20 Воздухоочиститель со стойками 1; -
2 6520-1109118 Упор 2; -
4 6520-1109400-20 Воздухопровод 1; -
8 6520-1109120-20 Зацеп 4; -
12 5320-1109399 Амортизатор крепления трубы воздухозаборника 4; -
13 5320-1109401 Втулка распорная амортизатора 2; -
14 6460-1109404-10 Кронштейн 1; -
15 6520-1109407 Хомут 1; -
16 65205-1109138 Зацеп 1; -
18 1/60434/21 Болт М8-6gх20 2; -
19 1/60438/21 Болт М8-6gх30 8; -
21 1/59703/21 Болт М10х1,25-6gх16 2; -
22 1/13069/21 Болт М10х1,25-6gх30 3; -
25 1/21647/11 Гайка М10х1,25-6Н 3; -
27 1/26443/01 Шайба плоская 10х35х3 2; -
28 1/05166/77 Шайба 8 пружинная 10; -
29 1/26014/73 Шайба 10 волнистая 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
