6520-1301005-50 Блок охлаждения
/ КамАЗ 6522 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

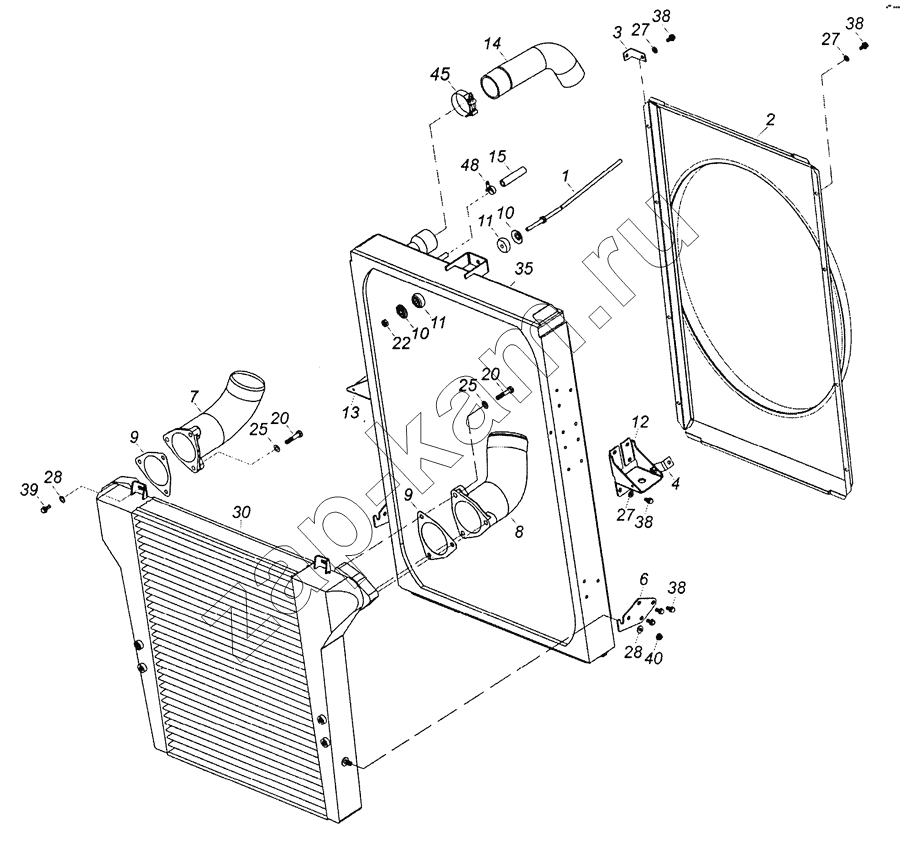

Схема/чертеж: 6520-1301005-50 Блок охлаждения / КамАЗ 6522 (Евро-4)
1
2
3
4
6
7
8
9
9
10
10
11
11
12
13
14
15
20
20
22
25
25
27
27
27
28
28
30
35
38
38
38
38
39
40
45
48
Поз. Артикул Название детали Кол-во Цена
1 5460-1302034 Тяга крепления радиатора 1; -
2 6520-1309012-50 Кожух вентилятора 1; -
3 6520-3506090 Установка кронштейна охладителя 1; -
4 53205-8120100 Установка кронштейна на блоке охладителя 2; -
6 6520-1170250 Кронштейн 2; -
7 6520-1170340 Патрубок теплообменника правый 1; -
8 6520-1170342 Патрубок теплообменника левый 1; -
9 6520-1170343 Прокладка 2; -
10 5320-1302038 Чашка буфера тяги 2; -
11 5320-1302040 Буфер тяги крепления радиатора 2; -
12 6520-1302077-10 Кронштейн подвески радиатора 1; -
13 6520-1302078-10 Кронштейн подвески радиатора 1; -
14 6520-1303010-01 Рукав 1; -
15 5320-1311063-02 Рукав 1; -
20 1/13438/31 Болт М10х1,25-6gх50 6; -
22 1/21647/11 Гайка М10х1,25-6Н 1; -
25 1/26014/73 Шайба 10 волнистая 6; -
27 1/05196/01 Шайба плоская 8х17 20; -
28 1/26467/01 Шайба плоская 8х20 4; -
30 45104117200200 Теплообменник охлаждения наддувочного воздуха 1; -
35 45104130100600 Радиатор 1; -
38 45104991008100 Болт М8-6gх16 26; -
39 45104991008200 Болт М8-6gх20 2; -
40 45104993014200 Гайка фланцевая М8-6Н 2; -
45 45104998010593 Хомут 1; -
48 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
