6522-8404005-61 Установка задних крыльев
/ КамАЗ 6522 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

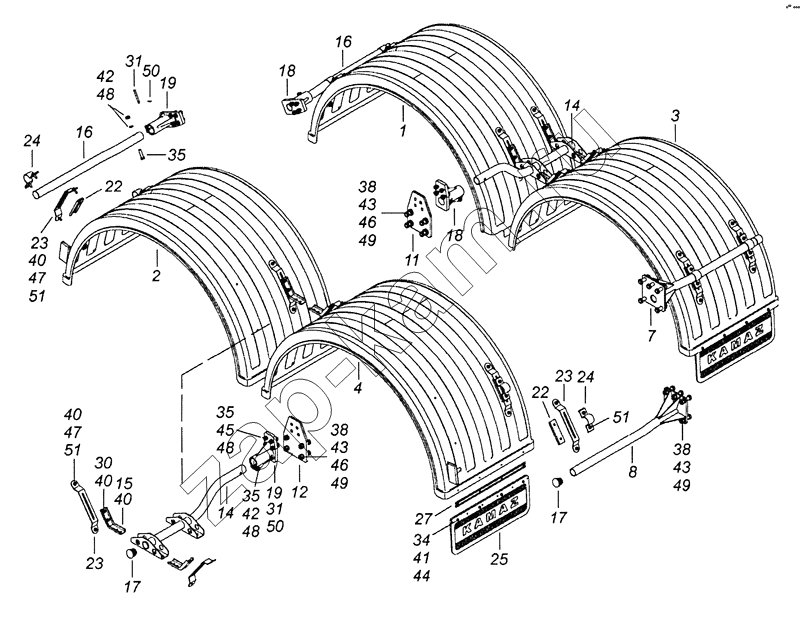

Схема/чертеж: 6522-8404005-61 Установка задних крыльев / КамАЗ 6522 (Евро-4)
1
2
3
4
7
8
11
12
14
14
15
16
16
17
17
18
18
19
19
22
22
23
23
23
24
24
25
27
30
31
31
34
35
35
35
38
38
38
40
40
40
40
41
42
42
43
43
43
44
45
46
46
47
47
48
48
48
49
49
49
50
50
51
51
51
Поз. Артикул Название детали Кол-во Цена
1 6522-8404014-61 Крыло заднее № 1 правое 1; -
2 6522-8404015-61 Крыло заднее № 1 левое 1; -
3 6522-8404016-61 Крыло заднее № 2 правое 1; -
4 6522-8404017-61 Крыло заднее №2 левое 1; -
7 6522-8404140-61 Кронштейн задний правый 1; -
8 6522-8404141-61 Кронштейн задний левый 1; -
11 6522-8404144 Кронштейн средний правый 1; -
12 6522-8404145 Кронштейн средний левый 1; -
14 6522-8404159-61 Кронштейн крыла средний 2; -
15 6520-8404371-30 Кронштейн крыла 8; -
16 6522-8404169-61 Труба 2; -
17 65117-8410045 Заглушка 6; -
18 65111-8410228 Держатель стойки правый 2; -
19 65111-8410229 Держатель стойки левый 2; -
22 6520-8404375-30 Прижим 8; 340 ₽
23 6520-8404370-30 Держатель крыла 16; 470 ₽
24 6520-8404373-30 Кронштейн трубы 8; 460 ₽
25 5513-8404310 Фартук крыла 2; -
27 5513-8404326 Планка 2; -
30 210378 Болт М8х6gх16 16; -
31 260048 Палец 4; -
34 1/09026/21 Болт М6-6gх25 8; -
35 1/55407/21 Болт М12х1,25-6gх45 20; -
38 1/59811/21 Болт М16х1,5-6gх60 18; -
40 1/38322/01 Гайка М8-6Н 64; -
41 1/58962/21 Гайка М6-6Н 8; -
42 1/61015/21 Гайка М12х1,25-6Н 12; -
43 1/21641/11 Гайка М16х1,5-6Н 18; -
44 1/05194/01 Шайба плоская 6х12х1,5 8; -
45 1/05200/01 Шайба плоская 12х22х3 16; -
46 1/05203/01 Шайба плоская 18х3 24; -
47 1/2646201 Шайба плоская 32; -
48 1/05170/73 Шайба 12 пружинная 20; -
49 1/05172/77 Шайба 16 пружинная 18; -
50 1/07964/01 Шплинт разводной 3х20 4; -
51 45104991008300 Болт М8-6gх25 48; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
