7406.3509003-03 Установка компрессора
/ КамАЗ 6522 (Евро-4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

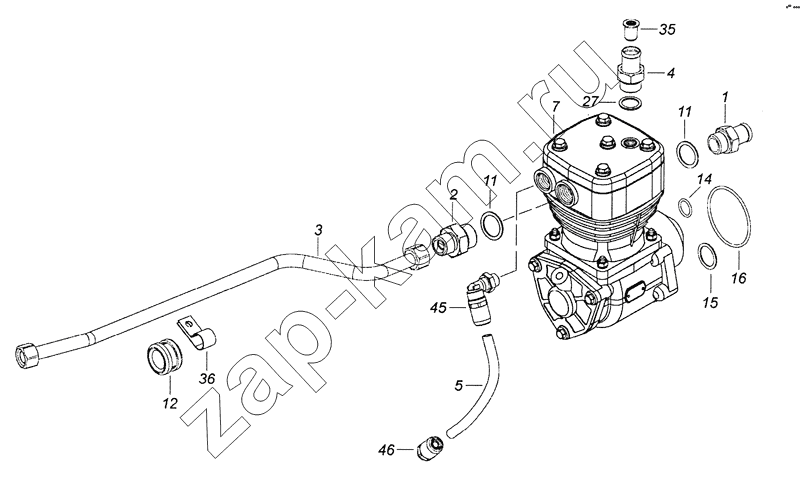

Схема/чертеж: 7406.3509003-03 Установка компрессора / КамАЗ 6522 (Евро-4)
1
2
3
4
4
5
7
11
11
12
14
15
16
27
35
36
45
46
Поз. Артикул Название детали Кол-во Цена
1 7408.3509273 Штуцер 1; -
2 53205-3509420 Штуцер ввертный 1; -
3 6520-3506190 Трубка 1; -
4 7406.3509274 Штуцер 1; -
4 5320-3506093-20 Ниппель 1; -
5 7406-3570201 Труба подвода охлаждающей жидкости к компрессору 1; -
7 53205-3509015-20 Компрессор 1; -
11 740.3509301 Прокладка 2; -
12 53205-3506430 Втулка трубки 1; -
14 53205-3509320 Кольцо уплотнительное 1; -
15 53205-3509322 Кольцо уплотнительное 1; -
16 53205-3509324 Кольцо уплотнительное 1; -
27 1/02570/60 Прокладка 16,2х22х1,5 2; -
35 870830 Заглушка 1; -
36 864411-01 Хомут 1; -
45 45104350605091 Фитинг угловой 1; -
46 45104350613190 Фитинг прямой 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
