Установка механизма опрокидывания кабины
/ КамАЗ 6540

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

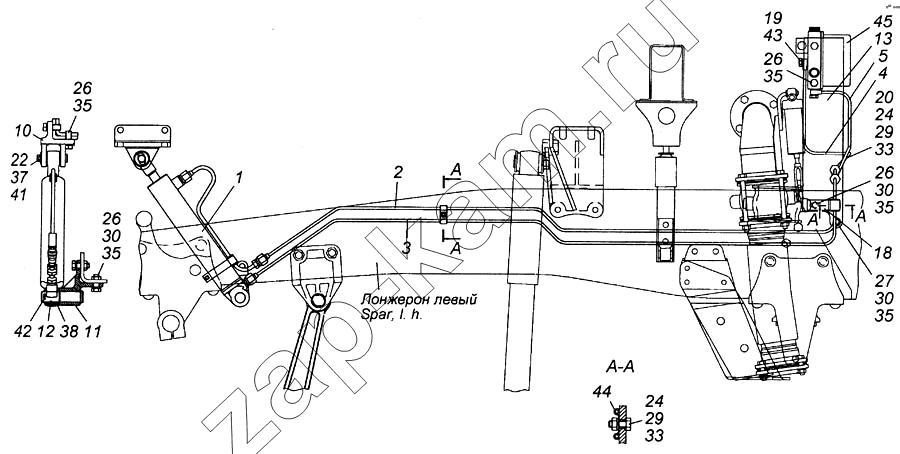

Схема/чертеж: Установка механизма опрокидывания кабины / КамАЗ 6540
1
2
3
4
5
10
11
12
13
18
19
20
22
24
24
26
26
26
26
27
29
29
30
30
30
33
33
35
35
35
35
35
37
38
41
42
43
44
45
Поз. Артикул Название детали Кол-во Цена
1 6540-5003014-60 Гидроцилиндр МОК в сборе -
2 6540-5009090-60 Трубка опускания кабины в сборе -
3 6540-5009094-60 Трубка подъема кабины в сборе -
4 6540-5009103-60 Трубка опускания кабины в сборе -
5 6540-5009107-60 Трубка подъема кабины в сборе -
10 431016-5003110 Кронштейн -
11 53212-5003113 Кронштейн цилиндра нижний -
12 4310-5003115 Палец подвески цилиндра -
13 6540-5004085-60 Кронштейн насоса -
18 5Э6350-5009084 Кронштейн трубопроводов -
19 43101-5009099 Болт поворотный -
20 740.1104358 Скоба крепления топливных трубок -
22 260141 Палец 16х70 ОСТ 37.001.163-97 110 ₽
24 1/60436/21 Болт М8-6gх25 -
26 1/55405/21 Болт М12х1,25-6gх35 -
27 1/55407/21 Болт М12х1,25-6gх45 -
29 1/61023/11 Гайка М8-6Н низкая -
30 1/61036/11 Гайка М12х1,25-6Н -
33 1/05166/73 Шайба 8 пружинная -
35 1/05170/77 Шайба 12 пружинная -
37 1/35507/03 Шайба плоская 16х30 -
38 1/05206/01 Шайба плоская 25х42х4 -
41 1/07970/01 Шплинт 4х30 -
42 1/07974/01 Шплинт 4,7х40 -
43 1/02984/60 Прокладка 12,2х18х1,5 -
44 853920 Скоба крепления воздухоотводящей трубки -
45 9645-5004010-10 Насос опрокидывающего механизма кабины в сборе (ф. Авто-Лэнд) -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
