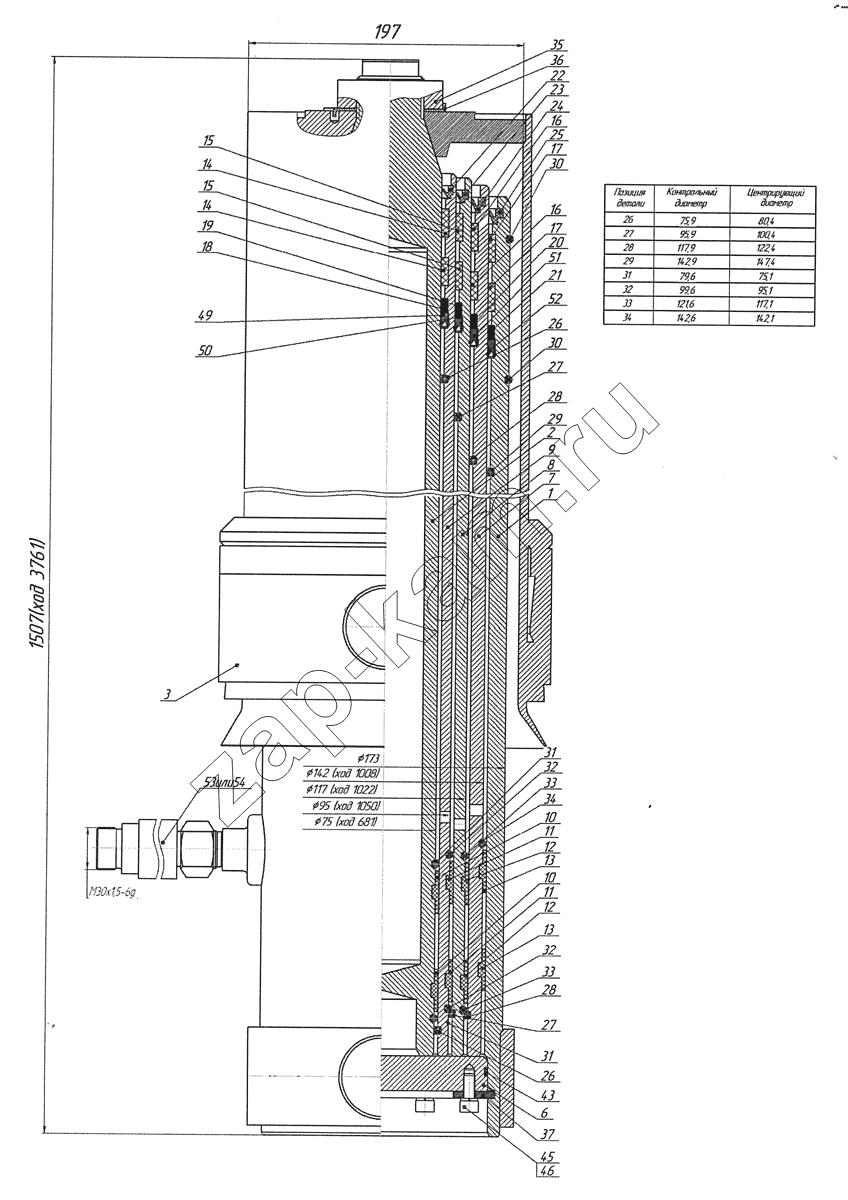

Гидроцилиндр 6520-8603010-81
/ КамАЗ Самосв. установка 6520
1
2
3
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34
35
36
37
43
45
46
49
50
51
52
53
54
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 6520-8603015-81 | Корпус гидроцилиндра | 1; | - | |
| 2 | 6520-8603125-81 | Плунжер | 1; | - | |
| 3 | 6520-8603030-81 | Кронштейн | 1; | - | |
| 6 | 6520-8603024-81 | Днище гидроцилиндра | 1; | - | |
| 7 | 6520-8603101-30 | Плунжер | 1; | - | |
| 8 | 6520-8603102-30 | Плунжер | 1; | - | |
| 9 | 6520-8603103-30 | Плунжер | 1; | - | |
| 10 | 13.8603402-20 | Направляющая нижняя | 1; | - | |
| 11 | 14.8603402-20 | Направляющая нижняя | 1; | - | |
| 12 | 15.8603402-20 | Направляющая нижняя | 1; | - | |
| 13 | 16.8603402-20 | Направляющая нижняя | 1; | - | |
| 14 | 13.8603401-61 | Направляющая верхняя | 2; | - | |
| 15 | 14.8603401-61 | Направляющая верхняя | 2; | - | |
| 16 | 15.8603401-61 | Направляющая верхняя | 2; | - | |
| 17 | 16.8603401-61 | Направляющая верхняя | 2; | - | |
| 18 | 13.8603409-10 | Кольцо проставочное | 1; | - | |
| 19 | 14.8603409-10 | Кольцо проставочное | 1; | - | |
| 20 | 15.8603409-10 | Кольцо проставочное | 1; | - | |
| 21 | 16.8603409-10 | Кольцо проставочное | 1; | - | |
| 22 | 13.8603404-24 | Чистильщик | 1; | - | |
| 23 | 14.8603404-24 | Чистильщик | 1; | - | |
| 24 | 15.8603404-24 | Чистильщик | 1; | - | |
| 25 | 16.8603404-24 | Чистильщик | 1; | - | |
| 26 | 13.8603407-01 | Кольцо упорное | 2; | - | |
| 27 | 14.8603407-01 | Кольцо упорное | 2; | - | |
| 28 | 15.8603407-01 | Кольцо упорное | 2; | - | |
| 29 | 16.8603407-01 | Кольцо упорное | 1; | - | |
| 30 | 17.8603407-01 | Кольцо упорное | 2; | - | |
| 31 | 13.8603407-11 | Кольцо упорное | 2; | - | |
| 32 | 14.8603407-11 | Кольцо упорное | 2; | - | |
| 33 | 15.8603407-11 | Кольцо упорное | 2; | - | |
| 34 | 16.8603407-11 | Кольцо упорное | 1; | - | |
| 35 | 53605-8603212-02 | Гайка | 1; | - | |
| 36 | 65115-8603254-91 | Шайба стопорная | 1; | - | |
| 37 | 6520-8603029-81 | Сектор | 3; | - | |
| 43 | 145-155-46-2-2 | Кольцо | 1; | - | |
| 45 | ВинтМ8-6gx16 | Винт | 6; | - | |
| 46 | 1/05166/70 | Шайба 8 пружинная | 6; | - | |
| 49 | 13.8603403-16 | Манжета | 1; | - | |
| 50 | 14.8603403-18 | Манжета | 1; | - | |
| 51 | 15.8603403-19 | Манжета | 1; | - | |
| 52 | 16.8603403-20 | Манжета | 1; | - | |
| 53 | 652820-8603610-02 | Замедлитель | 1; | - | |
| 54 | 4581-02 | Замедлитель | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
