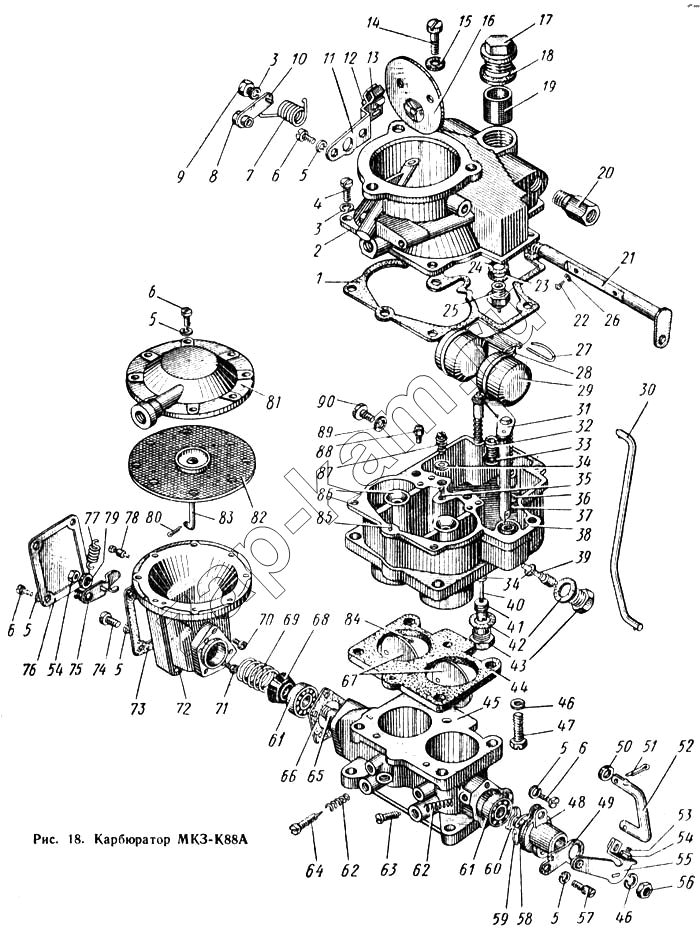

Карбюратор МКЗ-К88А
/ КАЗ 608
1
2
3
3
4
5
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 121-1107447 | 121-1107447 | Винт | 1 | |
| 121-1107859 | 121-1107859 | Винт крепления крышки | 1 | |
| 130-1107445 | 130-1107445 | Жиклер воздушный | 2 | |
| 130-1107444-Б | 130-1107444-Б | Жиклер главный | 2 | |
| 130-1107442-Б | 130-1107442-Б | Жиклер полной мощности | 2 | |
| 130-1107409 | 130-1107409 | Жиклер холостого хода | 2 | |
| 130-1107500-В | 130-1107500-В | Камера смесительная в сборе | 1 | |
| 130-1107330 | 130-1107330 | Клапан подачи горючего в сборе | 1 | |
| 130-1107895-Б | 130-1107895-Б | Комплект деталей для ремонта карбюратора К88А | 1 | |
| 130-1107920-Б | 130-1107920-Б | Комплект деталей для ремонта карбюратора МКЗ-К88А | ||
| 130-1107895-Б | 130-1107895-Б | Комплект деталей для ремонта карбюратора К88А | ||
| 130-1107524 | 130-1107524 | Корпус диафрагменного механизма ограничителя числа оборотов коленчатого вала двигателя в сборе | 1 | |
| 130-1107400-В | 130-1107400-В | Корпус поплавковой камеры в сборе | 1 | |
| 130-1107506-Б | 130-1107506-Б | Манжета | 1 | |
| 121-1107123-Б | 121-1107123-Б | Манжета поршня | 1 | |
| 121-1107600-А | 121-1107600-А | Поплавок с рычагом в сборе | 1 | |
| 130-1107540-В | 130-1107540-В | Привод дроссельных заслонок в сборе | 1 | |
| 110-1107177 | 110-1107177 | Прокладка | 1 | |
| 110-1106021 | 110-1106021 | Прокладка | 2 | |
| 130-1107085 | 130-1107085 | Прокладка верхнего корпуса | 2 | |
| 11-1046 | 11-1046 | Прокладка винта | 1 | |
| К80-1107447-А | К80-1107447-А | Прокладка главного жиклера | 2 | |
| 110-1107073 | 110-1107073 | Прокладка жиклера холостого хода | 5 | |
| 120Д-1107247 | 120Д-1107247 | Прокладка клапана подачи горючего | 1 | |
| 130-1107501 | 130-1107501 | Прокладка корпуса диафрагменного механизма | 1 | |
| 130-1107589 | 130-1107589 | Прокладка крышки ограничителя | 11 | |
| 130-1107089 | 130-1107089 | Прокладка смесительной камеры | 1 | |
| 130-1107189 | 130-1107189 | Прокладка уплотнитель на я | 3 | |
| К80-1107343 | К80-1107343 | Прокладка фильтра подачи горючего | 2 | |
| 121-1107114 | 121-1107114 | Пружина манжеты | 1 | |
| 130-1107582 | 130-1107582 | Пружина ограничителя | 1 | |
| К80-1107341-Б | К80-1107341-Б | Сетка фильтра подачи горючего | 1 | |
| 258000-П29 | 258000-П29 | Шплинт диаметр 1,5Х10 | 3 | |
| 130-1107210-Б2 | 130-1107210-Б2 | Экономайзер механический в сборе | 1 | |
| 1 | 130-1107085 | Прокладка верхнего корпуса | 1 | |
| 2 | 130-1107322-Б | Корпус верхний | 1 | |
| 3 | 252154-П2 | Шайба | 1 | |
| 3 | 252154-П2 | Шайба | 6 | |
| 4 | 222525-П8 | Винт крепления верхнего корпуса | 6 | |
| 5 | 252153-П2 | Шайба пружинная | 8 | |
| 5 | 252153-П2 | Шайба пружинная | 1 | |
| 5 | 252153-П2 | Шайба пружинная | 2 | |
| 5 | 252153-П2 | Шайба пружинная | 3 | |
| 5 | 252153-П2 | Шайба пружинная | 4 | |
| 6 | 222498-П8 | Винт крепления кронштейна | 1 | |
| 6 | 222498-П8 | Винт крепления кронштейна | 4 | |
| 6 | 222498-П8 | Винт крепления кронштейна | 7 | |
| 6 | 222498-П8 | Винт крепления кронштейна | 1 | |
| 7 | 121-1107260 | Пружина валики | 1 | |
| 8 | 301052-П8 | Болт рычага | 1 | |
| 9 | 250508-П8 | Гайка | 1 | |
| 10 | 130-1107250 | Рычаг воздушной заслонки в сборе | 1 | |
| 11 | 121-1107270 | Кронштейн троса воздушной заслонки | 1 | |
| 12 | 121-1107275 | Болт зажима троса | 1 | |
| 13 | 121-1107274 | Зажим троса | 1 | |
| 14 | 121-1107447 | Винт | 1 | |
| 15 | 11-1046 | Прокладка винта | 1 | |
| 16 | 130-1107230-В | Заслонка воздушная с клапаном в сборе | 1 | |
| 17 | К80-1107342 | Пробка фильтра подачи горючего | 1 | |
| 18 | К80-1107343 | Прокладка фильтра подачи горючего | 1 | |
| 19 | К80-1107341-Б | Сетка фильтра подачи горючего | 1 | |
| 20 | 300304-П3 | Штуцер карбюратора | 1 | |
| 21 | 130-1107240-В | Валик воздушной заслонки в сборе | 1 | |
| 22 | 220050-П8 | Винт крепления валика к заслонке | 2 | |
| 23 | 120Д-1107247 | Прокладка клапана подачи горючего | 1 | |
| 24 | 110-1106021 | Прокладка | ||
| 25 | 130-1107330 | Клапан подачи горючего в сборе | 1 | |
| 26 | 252132-П2 | Шайба пружинная | 2 | |
| 27 | 121-1107627 | Ось рычажка поплавка | 1 | |
| 28 | 121-1107605 | Пружина | 1 | |
| 29 | 121-1107600-А | Поплавок с рычагом в сборе | 1 | |
| 30 | 130-1107554 | Тяга рычага связи | 1 | |
| 31 | 130-1107120-Б | Поршень насоса ускорения в сборе | 1 | |
| 32 | 130-1107444-Б | Жиклер главный | 2 | |
| 33 | К80-1107447-А | Прокладка главного жиклера | 2 | |
| 34 | 110-1107073 | Прокладка жиклера холостого хода | 2 | |
| 34 | 110-1107073 | Прокладка жиклера холостого хода | 2 | |
| 34 | 110-1107073 | Прокладка жиклера холостого хода | 1 | |
| 35 | 110-1107221 | Игла насоса ускорения | 1 | |
| 36 | 121-1107441 | Кольцо клапана запорное | 1 | |
| 37 | 121-1107428 | Клапан насоса ускорения шариковый впускной | 1 | |
| 38 | 130-1107422-В | Корпус поплавковой камеры | 1 | |
| 39 | 130-1107442-Б | Жиклер полной мощности | 2 | |
| 40 | 130-1107208-Б | Толкатель механического экономайзера | 1 | |
| 41 | 130-1107210-Б2 | Экономайзер механический в сборе | 1 | |
| 42 | 130-1107184 | Прокладка пробки | 1 | |
| 42 | 130-1107184 | Прокладка пробки | 2 | |
| 43 | 121-1107214-А | Пробка канала жиклера полной мощности | 2 | |
| 43 | 121-1107214-А | Пробка канала жиклера полной мощности | 1 | |
| 44 | 130-1107089 | Прокладка смесительной камеры | 1 | |
| 45 | 130-1107507-Б | Корпус смесительной камеры | 1 | |
| 46 | 252155-П2 | Шайба пружинная | 1 | |
| 46 | 252155-П2 | Шайба пружинная | 4 | |
| 47 | 121-1107042 | Болт крепления смесительной камеры | 4 | |
| 48 | 130-1107533-Б2 | Корпус привода дроссельной заслонки в сборе | 1 | |
| 49 | 130-1107553 | Рычаг связи дроссельных заслонок | 1 | |
| 50 | 110-1106086 | Шайба | 1 | |
| 51 | 258000-П29 | Шплинт диаметр 1,5Х10 | 2 | |
| 52 | 130-1107142-В | Тяга насоса ускорения | 1 | |
| 53 | 402011-П29 | Винт регулировочный | 1 | |
| 54 | 250464-П8 | Гайка толкателя | 1 | |
| 54 | 250464-П8 | Гайка толкателя | 1 | |
| 55 | 130-1107541-В | Рычаг привода | 1 | |
| 56 | 250510-П8 | Гайка | 1 | |
| 57 | 130-1107578 | Винт упора рычага привода | 1 | |
| 58 | 130-1107502 | Прокладка корпуса привода дроссельных заслонок | ||
| 59 | 130-1107503 | Кольцо подшипника замковое | 1 | |
| 60 | 130-1107547-А | Валик привода | 1 | |
| 61 | 130-1107814-Б2 | Подшипник оси дроссельных заслонок в сборе | 2 | |
| 62 | 130-1107436 | Пружина регулировочных игл и болта | 3 | |
| 63 | 301495-П29 | Болт регулировочный | 1 | |
| 64 | 121-1107434-Б | Игла регулировочная холостого хода | 1 | |
| 65 | 130-1107509-Б | Ось дроссельных заслонок с рычагом в сборе | 1 | |
| 66 | 130-1107501 | Прокладка корпуса диафрагменного механизма | 1 | |
| 67 | 130-1107531-Б | Заслонка дроссельная | 2 | |
| 68 | 130-1107506-Б | Манжета | 1 | |
| 69 | 130-1107508 | Пружина | 1 | |
| 70 | 130-1107537 | Жиклер ограничителя вакуумный | 1 | |
| 71 | 130-1107538 | Жиклер ограничителя воздушный | 1 | |
| 72 | 130-1107523 | Корпус диафрагменного механизма | 1 | |
| 73 | 130-1107589 | Прокладка крышки ограничителя | 1 | |
| 74 | 222501-П8 | Винт крепления корпуса диафрагменного механизма | 3 | |
| 75 | 130-1107525 | Рычаг ограничителя числа оборотов в сборе | 1 | |
| 76 | 130-1107586 | Крышка ограничителя | 1 | |
| 77 | 130-1107582 | Пружина ограничителя | 1 | |
| 78 | 130-1107596 | Винт пружины | 1 | |
| 79 | 130-1107581-Б | Шайба рычага | 1 | |
| 80 | 258000-П8 | Шплинт оси коромысла | 1 | |
| 81 | 130-1107505 | Крышка диафрагменного механизма с направляющей втулкой в сборе | 1 | |
| 82 | 130-1107519 | Диск диафрагмы | 1 | |
| 83 | 130-1107515 | Диафрагма с тягой в сборе | 1 | |
| 84 | 222963-П8 | Винт крепления дроссельной заслонки | 4 | |
| 85 | 258387-П29 | Штифт установочный | 1 | |
| 86 | 121-1107044 | Диффузор малый | 2 | |
| 87 | 130-1107409 | Жиклер холостого хода | 2 | |
| 88 | 130-1107445 | Жиклер воздушный | 2 | |
| 89 | 110-1107177 | Прокладка | 1 | |
| 90 | К80-1107076 | Пробка уровня горючего | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
