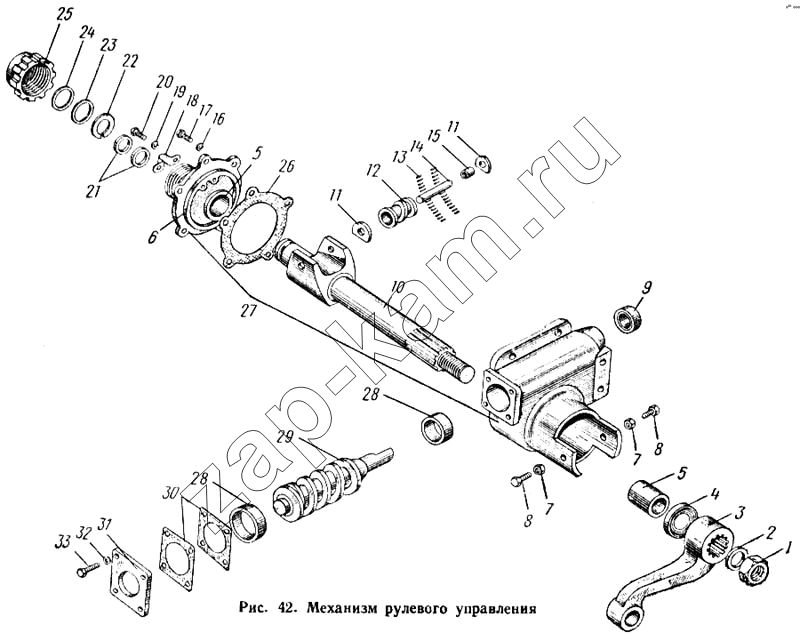

Механизм рулевого управления
/ КАЗ 608

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Поз. | Артикул | Название детали | Кол-во | |
---|---|---|---|---|
120-3401142 | 120-3401142 | Шайба вала сошки регулировочная толщиной 0,5 мм | 4 | |
122-3401060 | 122-3401060 | Вал сошки рулевого управления в сборе | 1 | |
120-3401143 | 120-3401143 | Шайба вала сошки регулировочная толщиной 0,2 мы | 4 | |
120-3401144 | 120-3401144 | Шайба вала сошки регулировочная толщиной 0,1 мм | 6 | |
120-3401145 | 120-3401145 | Шайба вала сошки регулировочная толщиной 0,05 мм | 6 | |
608-3401038 | 608-3401038 | Червяк рулевого управления | 1 | |
120-3401058 | 120-3401058 | Прокладка нижней крышки регулировочная толщиной 0,10 мм | 4 | |
608-3401037 | 608-3401037 | Вал червяка рулевого управлении | 1 | |
608-3401440-А | 608-3401440-А | Кардан рулевого управления в сборе | 1 | |
262543-П | 262543-П | Пробка маслоналивного отверстия картера | 1 | |
120-3401059 | 120-3401059 | Прокладка нижней крышки регулировочная толщиной 0,05 им | 4 | |
120-3401056 | 120-3401056 | Прокладка нижней крышки регулировочная толщиной 0,2 мм | 2 | |
1 | 303024-П8 | Гайка сошки рулевого управления | 1 | |
2 | 252164-П2 | Шайба пружинная | 1 | |
3 | 608-3401090 | Сошка рулевого управления | 1 | |
4 | 120-3401024-А | Сальник вала сошки рулевого управления в сборе | 1 | |
5 | 120-3401076-А | Втулка вала сошки рулевого управления | 2 | |
6 | 608-3401080 | Крышка картера рулевого управления с втулкой в сборе | 1 | |
7 | 250514-П8 | Гайка | 2 | |
8 | 201544-П8 | Болт крепления балки | 2 | |
9 | 20-2401034-Б | Сальник вала червяка в сборе | 1 | |
10 | 122-3401065-А | Вал сошки рулевого управления | 1 | |
11 | 120-3401070 | Шайба ролика вала сошки упорная | 2 | |
12 | 120-3401064 | Ролик вала сошки рулевого управления | 1 | |
13 | 120-3401072 | Игла подшипника ролика вала сошки | 42 | |
14 | 120-3401073 | Ось ролика вала сошки рулевого управления | 1 | |
15 | 120-3401068 | Втулка подшипника вала сошки распорная | 1 | |
16 | 252136-П2 | Шайба пружинная | 5 | |
17 | 201496-П8 | Болт крепления крышки | 5 | |
18 | 120-3401153 | Стопор регулировочной гайки крышки картера рулевого управления | 1 | |
19 | 252135-П2 | Шайба пружинная | 2 | |
20 | 201456-П8 | Болт крепления сиденья | 2 | |
21 | 120-3401141 | Шайба вала сошки регулировочная толщиной 1 мм | 4 | |
22 | 130-3401140 | Шайба вала сошки рулевого управления упорная | 1 | |
23 | 120-3401151 | Кольцо боковой крышки картера рулевого управления уплотнительное | 2 | |
24 | 120-3401150 | Кольцо боковой крышки картера рулевого управления уплотнительное | 1 | |
25 | 120-3401066 | Гайка боковой крышки картера рулевого управления | 1 | |
26 | 120-3401084 | Прокладка крышки картера рулевого управления | 1 | |
27 | 608-3401014 | Картер рулевого механизма с крышкой и втулкой в сборе | 1 | |
28 | 120-3401121 | Подшипник червяка рулевого управления в сборе | 2 | |
29 | 608-3401035 | Вал червяка рулевого управления в сборе | 1 | |
30 | 120-3401055 | Прокладка нижней крышки картера регулировочная толщиной 0,5 ми | 2 | |
31 | 608-3401061 | Крышка картера рулевого управления нижняя | 1 | |
32 | 252136-П2 | Шайба пружинная | 4 | |
33 | 201497-П8 | Болт крепления задней опоры | 4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
