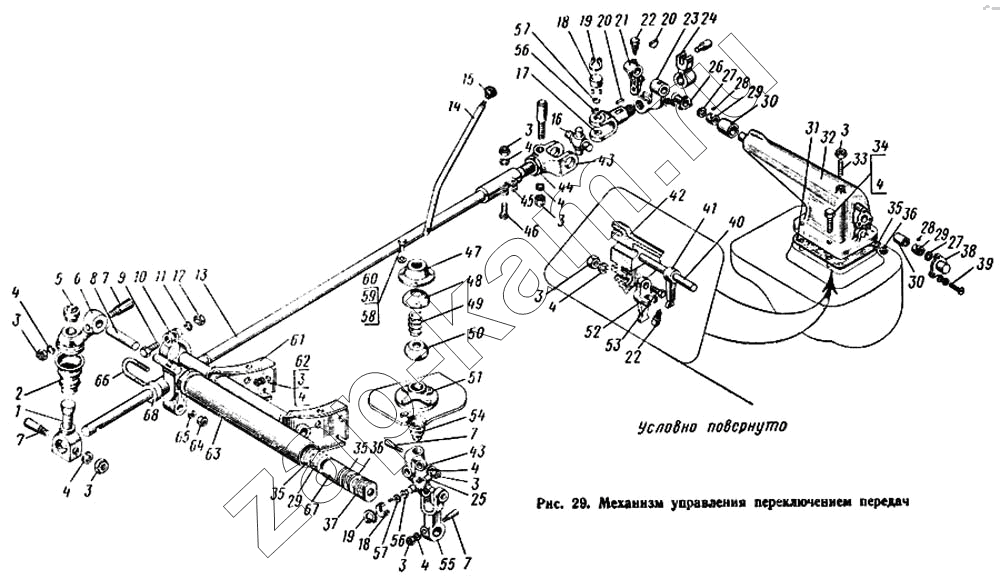

Механизм управления переключения передач
/ КАЗ 608
1
2
3
3
3
3
3
3
3
4
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 201499-П8 | 201499-П8 | Болт крепленая крышки картера сцепления | 1 | |
| 201418-П8 | 201418-П8 | Болт крепления кронштейна | 3 | |
| 608-1703156 | 608-1703156 | Вал механизма управления переключением передач поперечный | 1 | |
| 606-1703140-А | 606-1703140-А | Вал передач поперечный с кронштейном в сборе | 1 | |
| 608-1703105 | 608-1703105 | Вал рычага включения кареток верхней крышки | 1 | |
| 608-1703123 | 608-1703123 | Втулка поддерживающего рычага | 1 | |
| 250978-П8 | 250978-П8 | Гайка нижнего рычага верхней крышки | 1 | |
| 120-1702021 | 120-1702021 | Гайка рычага | 1 | |
| 608-1703115 | 608-1703115 | Кардан верхней крышки регулировочный в сборе | 1 | |
| 608-1703160 | 608-1703160 | Кардан поперечного вала в сборе | 1 | |
| 608-1703160-А | 608-1703160-А | Кардан поперечного вала в сборе | 1 | |
| 606А-1703046 | 606А-1703046 | Клин крепления короткого рычага основного замка кабины | 1 | |
| 608-1703122 | 608-1703122 | Кольцо поддерживающего рычага стопорное | 1 | |
| 130-1702175 | 130-1702175 | Кольцо сухаря замковое | 1 | |
| 608-1703153 | 608-1703153 | Кольцо уплотнительное | 2 | |
| 608-1703168 | 608-1703168 | Крестовина кардана с подшипниками в сборе | 1 | |
| 608-1703145 | 608-1703145 | Кронштейн поперечного вала | 1 | |
| 608-1703142 | 608-1703142 | Кронштейн поперечного вала в сборе | 1 | |
| 608-1703142-А | 608-1703142-А | Кронштейн поперечного вала в сборе | 1 | |
| 608-1703205 | 608-1703205 | Кронштейн продольной тяги | 1 | |
| 608-1703136-А | 608-1703136-А | Кронштейн рычага переключения передач | 1 | |
| 608-1703134-А | 608-1703134-А | Кронштейн рычага переключения передач в сборе | 1 | |
| 608-1703134-А1 | 608-1703134-А1 | Кронштейн рычага переключения передач в сборе | 1 | |
| 608-1703102 | 608-1703102 | Крышка механизма управления переключением передач верхняя | 1 | |
| 608-1703100-А | 608-1703100-А | Крышка механизма управления переключением передач верхняя в сборе | 1 | |
| 608-1703199 | 608-1703199 | Наконечник регулировочной тяги в сборе | 1 | |
| 608-1703200 | 608-1703200 | Обойма наружная | 1 | |
| 608-1703175 | 608-1703175 | Обойма сальника | 4 | |
| 608-1703240 | 608-1703240 | Пластина кронштейна рычага усилительная | 1 | |
| 264072-П | 264072-П | Пресс-масленка в сборе | 1 | |
| 608-1703127 | 608-1703127 | Прокладка защитного колпачка | 1 | |
| 608-1703110 | 608-1703110 | Рычаг верхнего вала переключения передач в сборе | 1 | |
| 608-1703120 | 608-1703120 | Рычаг верхней крышки поддерживающий | 1 | |
| 130-1702165-Б | 130-1702165-Б | Рычаг верхней крышки промежуточный | 1 | |
| 608-1703132 | 608-1703132 | Рычаг включения кареток верхней крышки | 1 | |
| 608-1703135-А | 608-1703135-А | Рычаг переключения передач | 1 | |
| 608-1703181-А | 608-1703181-А | Рычаг поперечного вала | 1 | |
| 608-1703173 | 608-1703173 | Сальник кардана | 4 | |
| 608-1703130 | 608-1703130 | Сепаратор | 2 | |
| 608-1703130 | 608-1703130 | Сепаратор | 1 | |
| 130-1702173 | 130-1702173 | Сухарь промежуточного рычага | 1 | |
| 608-1703147 | 608-1703147 | Труба крепления кронштейна продольной тяги | 1 | |
| 608-1703146 | 608-1703146 | Труба кронштейна поперечного вала | 1 | |
| 608-1703192 | 608-1703192 | Тяга регулировочная в сборе | 1 | |
| 608-1703192-А | 608-1703192-А | Тяга регулировочная в сборе | 1 | |
| 608-1703170 | 608-1703170 | Тяги продольная и регулировочная в сборе | 1 | |
| 608-1703124 | 608-1703124 | Фланец в сборе | 1 | |
| 608-1703017-А | 608-1703017-А | Чехол защитный | 1 | |
| 608-1703242-Б | 608-1703242-Б | Чехол кулисы механизма переключения передач | 1 | |
| 608-1703242 | 608-1703242 | Чехол кулисы механизма переключения передач в сборе | 1 | |
| 252016-П8 | 252016-П8 | Шайба | 1 | |
| 252004-П8 | 252004-П8 | Шайба | 3 | |
| 608-1703129 | 608-1703129 | Шайба подшипника верхней крышки стопорная | 1 | |
| 252134-П2 | 252134-П2 | Шайба пружинная | 3 | |
| 608-1703129 | 608-1703129 | Шайба подшипника верхней крышки стопорная | 2 | |
| 263005-П | 263005-П | Шарик | 12 | |
| 263005-П | 263005-П | Шарик | 24 | |
| 258041-П8 | 258041-П8 | Шплинт | 1 | |
| 258252-П8 | 258252-П8 | Шплинт рычага | 1 | |
| 258228-П8 | 258228-П8 | Шплинт-проволока | 6 | |
| 258255-П8 | 258255-П8 | Шплинт-проволока | 1 | |
| 258225-П8 | 258225-П8 | Шплинт-проволока | 1 | |
| 258230-П8 | 258230-П8 | Шплинт-проволока | 1 | |
| 258230-П8 | 258230-П8 | Шплинт-проволока | 6 | |
| 258228-П8 | 258228-П8 | Шплинт-проволока | 1 | |
| 258232-П8 | 258232-П8 | Шплинт-проволока крепления чехла | 1 | |
| 260414-П | 260414-П | Шпонка рычага выключения кареток | 1 | |
| 1 | 608-1703202 | Рычаг продольной тяги | 1 | |
| 2 | 608-1703017-А1 | Чехол рычага | 1 | |
| 3 | 250512-П8 | Гайка клина | 2 | |
| 3 | 250512-П8 | Гайка клина | 1 | |
| 3 | 250512-П8 | Гайка клина | 2 | |
| 3 | 250512-П8 | Гайка клина | 1 | |
| 3 | 250512-П8 | Гайка клина | 1 | |
| 3 | 250512-П8 | Гайка клина | 1 | |
| 3 | 250512-П8 | Гайка клина | 1 | |
| 4 | 252136-П2 | Шайба пружинная | 1 | |
| 4 | 252136-П2 | Шайба пружинная | 2 | |
| 4 | 252136-П2 | Шайба пружинная | 4 | |
| 5 | 608-1703184 | Пробка регулировочная | 1 | |
| 6 | 608-1703181-Б | Рычаг поперечного вала | 1 | |
| 7 | 606А-1703046 | Клин крепления короткого рычага основного замка кабины | 2 | |
| 7 | 606А-1703046 | Клин крепления короткого рычага основного замка кабины | 1 | |
| 7 | 606А-1703046 | Клин крепления короткого рычага основного замка кабины | 1 | |
| 8 | 608-1703156-А | Вал механизма управления переключением передач поперечный | 1 | |
| 9 | 201548-П8 | Болт крепления кронштейна продольной тяги | 1 | |
| 10 | 608-1703205-А | Кронштейн продольной тяги | 1 | |
| 11 | 252135-П2 | Шайба пружинная | 2 | |
| 12 | 250510-П8 | Гайка | 2 | |
| 13 | 608-1703170-А | Тяги продольная и регулировочная в сборе | 1 | |
| 14 | 608-1703135-А1 | Рычаг переключения передач | 1 | |
| 15 | 120-1702159 | Рукоятка рычага переключения передач | 1 | |
| 16 | 608-1703168 | Крестовина кардана с подшипниками в сборе | 1 | |
| 17 | 608-1703118 | Вилка кардана верхней крышки | 1 | |
| 18 | 608-1703178 | Подшипник кардана | 4 | |
| 18 | 608-1703178 | Подшипник кардана | 4 | |
| 19 | 608-1703179 | Кольцо подшипника стопорное | 4 | |
| 20 | 260414-П | Шпонка рычага выключения кареток | 1 | |
| 20 | 260414-П | Шпонка рычага выключения кареток | 1 | |
| 21 | 608-1703112 | Рычаг верхнего вала | 1 | |
| 22 | 120-1702040 | Болт вилок и головки стопорный | 1 | |
| 22 | 120-1702040 | Болт вилок и головки стопорный | 1 | |
| 23 | 608-1703120-Б | Рычаг верхней крышки поддерживающий | 1 | |
| 24 | 608-1703114 | Рычаг верхней крышки нижний | 1 | |
| 25 | 608-1703171 | Крестовина кардана поперечного вала | 1 | |
| 26 | 608-1703124-Б | Фланец в сборе | 1 | |
| 27 | 608-1703126 | Сальник фланца поддерживающего рычага | 1 | |
| 28 | 263005-П | Шарик | 24 | |
| 29 | 608-1703130 | Сепаратор | 2 | |
| 30 | 608-1703133 | Обойма подшипника наружная | 2 | |
| 31 | 130-1702223 | Прокладка верхней крышки механизма управления переключением передач | 1 | |
| 32 | 608-1703100-А1 | Крышка механизма управления переключением передач верхняя в сборе | 1 | |
| 33 | 608-1703119-А | Винт верхней крышки регулировочный | 1 | |
| 34 | 201501-П8 | Болт кропления корпуса масляного фильтра | 4 | |
| 35 | 608-1703129 | Шайба подшипника верхней крышки стопорная | 6 | |
| 36 | 608-1703153 | Кольцо уплотнительное | 4 | |
| 37 | 608-1703157 | Пробка трубы кронштейна поперечного вала | 2 | |
| 38 | 608-1703128-А | Колпачок вала верхней крышки защитный | 1 | |
| 39 | 201416-П8 | Болт крепления колпачка | 3 | |
| 40 | 608-1703105-Б | Вал рычага включения кареток верхней крышки | 1 | |
| 41 | 608-1703132-Б | Рычаг включения кареток верхней крышки | 1 | |
| 42 | 608-1703102-Б | Крышка механизма управления переключением передач верхняя | 1 | |
| 43 | 608-1703117 | Вилка кардана поперечного вала верхняя | 1 | |
| 43 | 608-1703117 | Вилка кардана поперечного вала верхняя | 1 | |
| 44 | 250640-П | Гайка наконечника | 1 | |
| 45 | 608-1703210 | Наконечник тяги | 1 | |
| 46 | 201501-П8 | Болт кропления корпуса масляного фильтра | 2 | |
| 47 | 608-1703138 | Колпак кронштейна рычага переключения передач | 1 | |
| 48 | 608-1703139 | Колпак пружины рычага упорный | 1 | |
| 49 | 608-1703137 | Пружина рычага переключения передач | 1 | |
| 50 | 608-1703209 | Сфера рычага | 1 | |
| 51 | 608-1703136-А1 | Кронштейн рычага переключения передач | 1 | |
| 52 | 130-1702162-Б | Рычаг верхней крышки промежуточный в сборе | 1 | |
| 53 | 130-1702169 | Ось промежуточного рычага | 1 | |
| 54 | 608-1703017-А1 | Чехол рычага | 1 | |
| 55 | 608-1703166 | Вилка кардана поперечного вала нижняя | 1 | |
| 56 | 608-1703173 | Сальник кардана | 4 | |
| 57 | 608-1703175 | Обойма сальника | 4 | |
| 58 | 250510-П8 | Гайка | 1 | |
| 59 | 252135-П2 | Шайба пружинная | 6 | |
| 60 | 201459-П8 | Болт крепления кронштейна зеркала | 1 | |
| 61 | 608-1703145-А | Кронштейн поперечного вала | 1 | |
| 62 | 201497-П8 | Болт крепления задней опоры | 1 | |
| 63 | 608-1703146-А | Труба кронштейна поперечного вала | 1 | |
| 64 | 250514-П8 | Гайка | 1 | |
| 65 | 252137-П2 | Шайба пружинная | 1 | |
| 66 | 608-1703207 | Хомут кронштейна продольной тяги | 1 | |
| 67 | 608-1703148 | Обойма подшипника поперечного вала | 2 | |
| 68 | 608-1703155 | Колпак защитный | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
