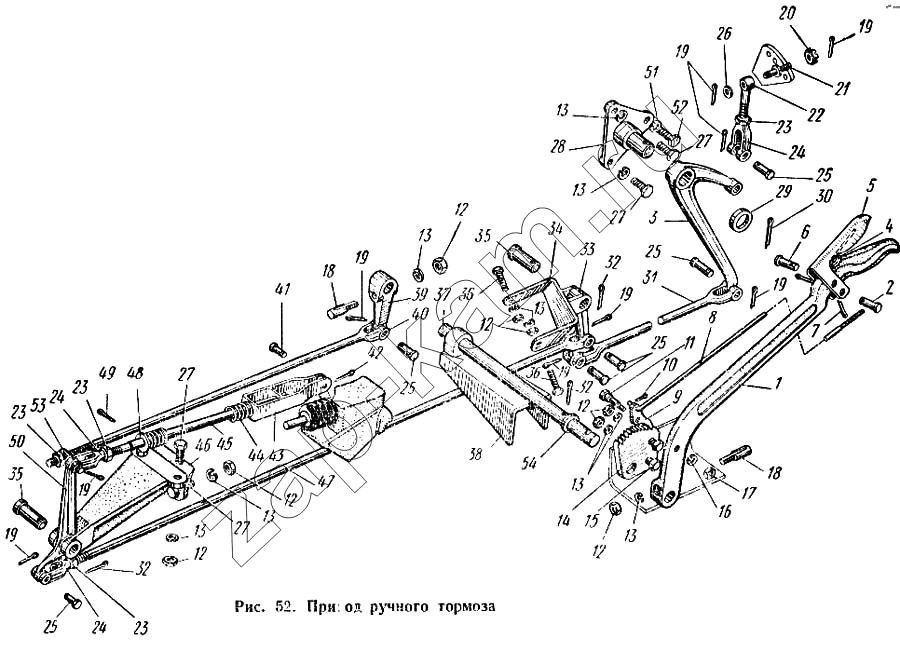

Привод ручного тормоза
/ КАЗ 608
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
26
27
27
28
29
30
31
32
32
33
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
84
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 130-3509107 | 130-3509107 | Вал коленчатый с комплектом шатунных вкладышей | ||
| 130-3509110-А | 130-3509110-А | Вал коленчатый | 1 | |
| 308614-П8 | 308614-П8 | Шпилька крепления компрессора | 3 | |
| 608-3504167 | 608-3504167 | Шайба тяги направляющая | 1 | |
| 608-3503035 | 608-3503035 | Тяга привода ручного тормоза в сборе | 1 | |
| 130-3509090-Б | 130-3509090-Б | Крышка картера компрессора задняя | 1 | |
| 130-3509009-Б | 130-3509009-Б | Компрессор пневматический с транспортными деталями в сборе (без шкива, регулятора, нижней крышки и патрубка) | 1 | |
| 130-3509057 | 130-3509057 | Крышка картера передняя с сальников в сборе | 1 | |
| 1 | 608-3308021 | Рычаг ручного тормоза | ||
| 2 | 608-3508039 | Палец тяги собачки рычага ручного тормоза | ||
| 3 | 608-3508336 | Рычаг привода ручного тормоза задний | 1 | |
| 4 | 122-3508025 | Пружина рукоятки рычага ручного тормоза | ||
| 5 | 608-3508026 | Рукоятка рычаги ручного тормозе | ||
| 6 | 260055-П8 | Палец рычага | ||
| 7 | 258025-П8 | Шплинт | ||
| 8 | 608-3508028 | Тяга собачки рычага ручного тормоза | ||
| 9 | 608-3508030 | Собачка рычага ручного тормоза | ||
| 10 | 258012-П8 | Шплинт | ||
| 11 | 608-3508031 | Палец собачки рычага ручного тормоза | ||
| 12 | 250512-П8 | Гайка клина | 1 | |
| 12 | 250512-П8 | Гайка клина | 2 | |
| 12 | 250512-П8 | Гайка клина | 3 | |
| 12 | 250512-П8 | Гайка клина | ||
| 13 | 252136-П2 | Шайба пружинная | ||
| 13 | 252136-П2 | Шайба пружинная | 2 | |
| 13 | 252136-П2 | Шайба пружинная | 3 | |
| 14 | 608-3508048 | Сектор рычага ручного тормоза | ||
| 15 | 201496-П8 | Болт крепления крышки | ||
| 16 | 252135-П2 | Шайба пружинная | ||
| 17 | 250510-П8 | Гайка | ||
| 18 | 606А-1703046 | Клин крепления короткого рычага основного замка кабины | 2 | |
| 19 | 258039-П8 | Шплинт | 9 | |
| 20 | 250976-П8 | Гайка | 1 | |
| 21 | 130-3508086 | Гайка | 1 | |
| 22 | 130-3508043 | Тяга привода ручного тормоза | 1 | |
| 23 | 250513-П8 | Гайка | 3 | |
| 23 | 250513-П8 | Гайка | 1 | |
| 24 | 509503-П8 | Вилка тяги соединения двигателя с рамой | 1 | |
| 24 | 509503-П8 | Вилка тяги соединения двигателя с рамой | 1 | |
| 24 | 509503-П8 | Вилка тяги соединения двигателя с рамой | 1 | |
| 25 | 260058-П8 | Палец | 6 | |
| 26 | 252000-П8 | Шайба | 1 | |
| 27 | 201498-П8 | Болт крепления вентилятора к ступице шкива | 3 | |
| 27 | 201498-П8 | Болт крепления вентилятора к ступице шкива | 2 | |
| 28 | 606А-3508066 | Ось рычага ручного тормоза в сборе | 1 | |
| 29 | 120-3501118 | Шайба разжимного кулака | 1 | |
| 30 | 258072-П8 | Шплинт | 1 | |
| 31 | 608-3508080 | Тяга привода ручного тормоза задняя в сборе | 1 | |
| 32 | 258054-П2 | Шплинт | 2 | |
| 32 | 258054-П8 | Шплинт крышки картера | 1 | |
| 33 | 608-3508100 | Рычаг привода ручного тормоза средний | 1 | |
| 35 | 260132-П8 | Палец креплении среднего рычага | 1 | |
| 35 | 200136-П8 | Палец крепления переднего рычага | 1 | |
| 36 | 201497-П8 | Болт крепления задней опоры | 3 | |
| 37 | 608-3508102 | Поперечный вал привода ручного тормоза | 1 | |
| 38 | 608-3508116 | Кронштейн поперечного вала привода ручного тормоза в сборе | 1 | |
| 39 | 608-3508122 | Рычаг основного замка кабины короткий | 1 | |
| 40 | 608-3508042-Б | Тяга привода ручного тормоза верхняя с вилкой в сборе | 1 | |
| 41 | 260033-П8 | Палец тяги | 1 | |
| 42 | 258038-П8 | Шплинт тяги | 1 | |
| 43 | 608-3504160 | Скоба тяги в сборе | 1 | |
| 44 | 164АР-3504171 | Пружина тяги | 1 | |
| 45 | 608-3504155-Б | Стержень тяги | 1 | |
| 46 | 608-3508087 | Кронштейн рычага привода ручного тормоза передний | 1 | |
| 47 | 608-3508068 | Тяга привода ручного тормоза передняя с вилками в сборе | 1 | |
| 48 | 252016-П8 | Шайба | 1 | |
| 49 | 258067-П8 | Шплинт | 2 | |
| 50 | 608-3508153-Б | Рычаг привада ручного тормоза передний | 1 | |
| 51 | 252137-П2 | Шайба пружинная | 1 | |
| 52 | 201538-П8 | Болт крепления шланга манометра | 1 | |
| 53 | 608-3508157-Б | Палец переднего рычага | 1 | |
| 54 | 608-3508103 | шайба привода ручного тормоза | 1 | |
| 84 | 608-3508140 | Кронштейн промежуточного рычага с пилкой в сборе | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
