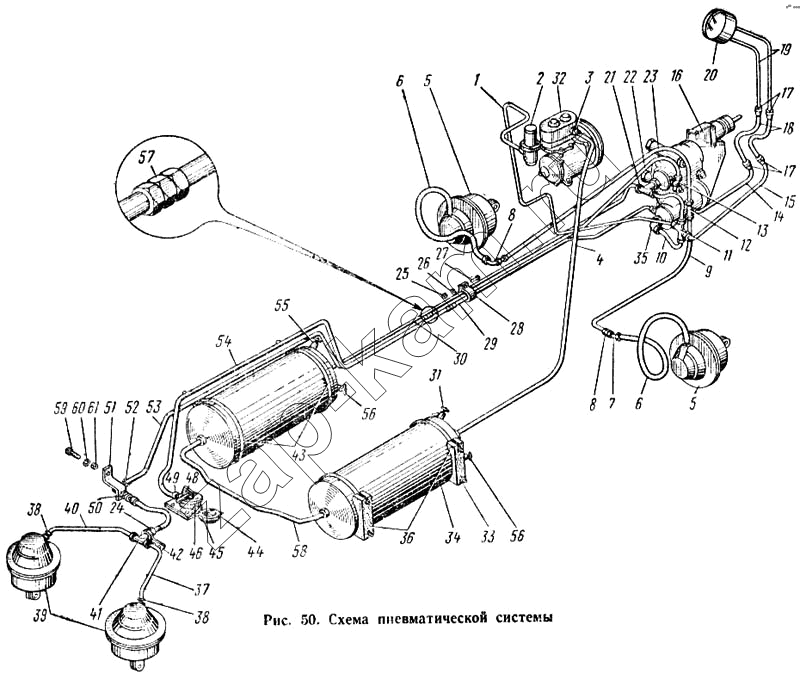

Схема пневматической системы
/ КАЗ 608
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 305315-П8 | 305315-П8 | Штуцер конечный | 1 | |
| 201455-П8 | 201455-П8 | Болт крепления стеклоочистителя к кронштейну | 3 | |
| 421152-П | 421152-П | Штуцер концевой | 2 | |
| 421152-П8 | 421152-П8 | Штуцер конечный | 1 | |
| 150В-3506087 | 150В-3506087 | Шланг гибкий | 3 | |
| 252138-П8 | 252138-П8 | Шайба пружинная | 2 | |
| 252135-П2 | 252135-П2 | Шайба пружинная | 3 | |
| 252135-П2 | 252135-П2 | Шайба пружинная | 2 | |
| 252007-П8 | 252007-П8 | Шайба | 1 | |
| 608-3408177 | 608-3408177 | Хомут крепления шлангов | 1 | |
| 306722-П8 | 306722-П8 | Скоба крепления трубки | 1 | |
| 262543-П | 262543-П | Пробка маслоналивного отверстия картера | 1 | |
| 608-1602228-Б | 608-1602228-Б | Кронштейн крепления соединительной трубки | 1 | |
| 200273-П8 | 200273-П8 | Болт крепления крышки масляного насоса короткий | 2 | |
| 201538-П8 | 201538-П8 | Болт крепления шланга манометра | 1 | |
| 250514-П8 | 250514-П8 | Гайка | 1 | |
| 250510-П8 | 250510-П8 | Гайка | 2 | |
| 250510-П8 | 250510-П8 | Гайка | 3 | |
| 130-3509012-1 | 130-3509012-1 | Компрессор паевмагической системы в сборе (с нижней крышкой и регулятором давления) | 1 | |
| 608-3408171 | 608-3408171 | Манжета шланга | 1 | |
| 608-3520024 | 608-3520024 | Кронштейн крепления разобщительного крапа | 1 | |
| 130-3509015-Б | 130-3509015-Б | Компрессор пневматической системы сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | 1 | |
| 130-3509015 | 130-3509015 | Компрессор пневматической системы в сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | 1 | |
| 303094-П8 | 303094-П8 | Гайка | 1 | |
| 1 | 608-3506225 | Трубка от тормозного крана к регулятору давления в сборе | 1 | |
| 2 | 130-3512010-А2 | Регулятор давления в сборе | ||
| 3 | 421174-П | Угольник компрессора концевой | 3 | |
| 4 | 608-3506450-А | Трубка ел компрессора к правому воздушному баллону в сборе | 1 | |
| 5 | 150В-3519008 | Камера тормозная передняя в сборе | 2 | |
| 6 | 50В-3506085 | Шланг тормозных камер гибкий в сборе | 3 | |
| 7 | 300215-П | Угольник | 2 | |
| 8 | 250638-П8 | Гайка | 2 | |
| 9 | 603-3506756 | Трубка от тормозного крана к передней правой тормозной камере в сборе | 1 | |
| 10 | 608-3506770 | Трубка от крестовины к тормозному крану в сборе | 2 | |
| 11 | 608-3506528 | Крестовина | 1 | |
| 12 | 608-3506526 | Крестовина тормозного крана | 1 | |
| 13 | 421174-П | Угольник компрессора концевой | 1 | |
| 14 | 608-3816031-Б | Трубка от крестовины тормозного крана к переходнику шланга манометра а сборе | 1 | |
| 15 | 608-3816043 | Трубка от крестовины к переходнику в сборе | 1 | |
| 16 | 130-3514010-Б | Кран тормозной и сборе | 1 | |
| 17 | 250634-П8 | Гайка тяги | 4 | |
| 18 | 608-3816070-Б | Шланг воздушного манометра в сборе | 2 | |
| 19 | 608-3816026-Б | Трубка к манометру давления тормозных камер Б сборе | 2 | |
| 20 | МД213 | Манометр типа МД213 воздуха двухстрелочный в сборе и накидные гайки - комплект | 1 | |
| 21 | 608-3506524 | Тройник тормозного крана | 1 | |
| 22 | 608-3506772-А | Трубка от тормозного крана к разобщительному крану передняя в сборе | 1 | |
| 23 | 603-3506754 | Трубка от тормозного крана к передней левой тормозной камере в сборе | ||
| 24 | 250638-П8 | Гайка | 1 | |
| 25 | 251084-П8 | Гайка | 1 | |
| 26 | 252004-П8 | Шайба | 1 | |
| 27 | 220084-П8 | Винт креплении скобы | 1 | |
| 28 | 608-3506520 | Хомут крепления трубок | 1 | |
| 29 | 608-3500796 | Трубка от крана к угольнику задних тормозов передняя и сборе | 1 | |
| 30 | 608-3506240-А | Трубки от воздушного баллона к тормозному крану в сборе | 1 | |
| 31 | 120-3506350-А1 | Кран отбора воздуха в сборе | 1 | |
| 32 | 130-3500012-В | Компрессор пневматической системы в сборе (укомплектованный для подачи на конвейер - со шкивом, нижней крышкой, патрубком, регулятором давления, штуцерами и угольником) | 1 | |
| 33 | 250512-П8 | Гайка клина | 16 | |
| 34 | 127-3513015 | Баллон тормозов воздушный в сборе | 2 | |
| 35 | 608-3506530 | Угольник тормозного крана | 1 | |
| 36 | 605-3513091 | Прокладка воздушного баллона | 4 | |
| 37 | 130-3506300 | Трубка к задней правой тормозной камере в сборе | 1 | |
| 38 | 300271-П8 | Штуцер задних тормозных камер концевой | 2 | |
| 39 | 150В-3519108 | Камера тормозная задняя в сборе | 2 | |
| 40 | 130-3500301 | Трубка к задней левой тормозной камере а сборе | 1 | |
| 41 | 300193-П | Тройник | 1 | |
| 42 | 130-3506298 | Кронштейн крепления тройника | 1 | |
| 43 | 120-3513085-Г | Хомут крепления воздушных баллонов | 4 | |
| 44 | 121-3521010 | Головка соединительная в сборе | 1 | |
| 45 | 250659-П8 | Гайка крепления соединительной головки | 1 | |
| 46 | 305351-П8 | Штуцер соединительной головки | 1 | |
| 48 | 130-3520010 | Кран разобщительный в сборе | 1 | |
| 49 | 421152-П8 | Штуцер конечный | 1 | |
| 50 | 250640-П8 | Гайка | 1 | |
| 51 | 120-3506296 | Кронштейн угольника | 1 | |
| 52 | 300210-П | Угольник | 1 | |
| 53 | 608-3500764 | Трубка от тормозного крана к угольнику задних тормозов задняя в сборе | 1 | |
| 54 | 608-3506776 | Трубка от тормозного крана к разобщительному крану задняя в сборе | 1 | |
| 55 | 120-3513050 | Клапан предохранительный в сборе | 1 | |
| 56 | 130-1015370 | Кран отопителя сливной | 2 | |
| 57 | 421163-П8 | Штуцер проходной | 2 | |
| 58 | 608-3506250 | Трубка от правого воздушного баллона к левому в сборе | 1 | |
| 59 | 201456-П8 | Болт крепления сиденья | 1 | |
| 60 | 252135-П2 | Шайба пружинная | 1 | |
| 61 | 250510-П8 | Гайка | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
