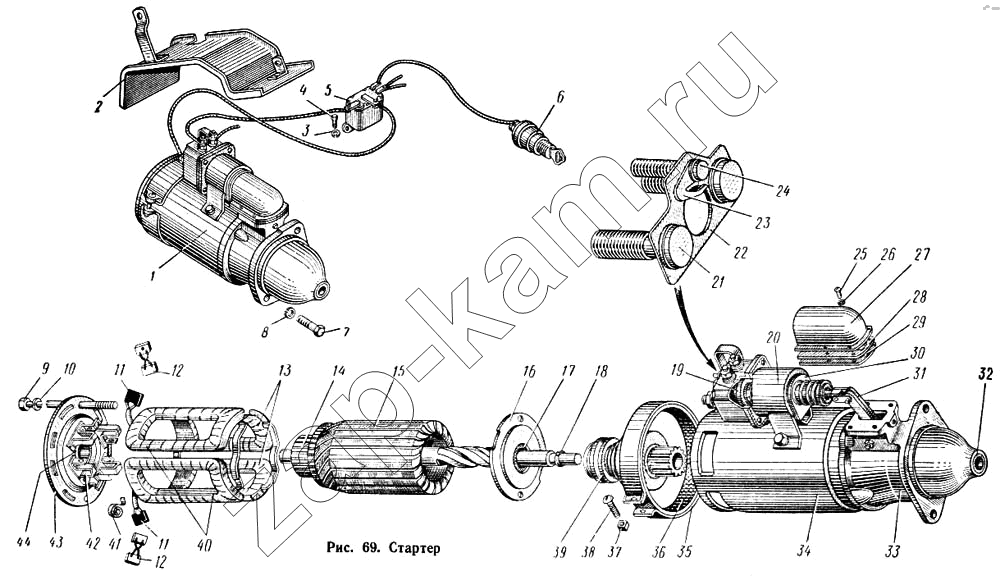

Стартер
/ КАЗ 608
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 250538-П | 250538-П | Гайка | 1 | |
| 1 | 130-3708010-А | Стартер типа СТ130-А1 а сборе | 1 | |
| 2 | 375-3708702 | Щиток стартера в сборе | 1 | |
| 3 | 252134-П2 | Шайба пружинная | 2 | |
| 4 | 201416-П8 | Болт крепления колпачка | 2 | |
| 5 | 130-3708110-А | Реле типа РС504 включения стартера в сборе | 1 | |
| 6 | 130-3704010-А | Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | 2 | |
| 7 | 301156-П8 | Болт крепления стартера | 2 | |
| 8 | 252137-П2 | Шайба пружинная | 2 | |
| 9 | 1МВВ-20-Б | Шпилька стяжная | 2 | |
| 10 | Х-1482 | Шайба пружинная | 2 | |
| 11 | СТ130-3708050 | Щетка неизолированная | 4 | |
| 12 | 1-МАФ-13 | Щетка неизолированная | 2 | |
| 13 | СТ130А1-3708150 | Катушки правые и сборе | 1 | |
| 14 | СТ130-3708220 | Коллектор в сборе | 1 | |
| 15 | СТ130-3708200 | Якорь в сборе | 1 | |
| 16 | СТ-3708050-А | Подшипник промежуточный в сборе | 1 | |
| 17 | СТ8-3708052 | Вкладыш промежуточного подшипника | 1 | |
| 18 | СТ4-3708007 | Кольцо замковое | 1 | |
| 19 | РС6-3708030 | Диск контактный в сборе | 1 | |
| 20 | РС14-3708000-Б | Реле стартера типа РС14-Б в сборе | 1 | |
| 21 | РС14-3708032-Г | Болт контактный | 1 | |
| 22 | РС14-3708033 | Прокладка изоляционная | 1 | |
| 23 | РС11-3708034 | Контакт гибкий | 1 | |
| 24 | РС14-3708032 | Болт контактный | 1 | |
| 25 | 8Х-1548 | Винт крепления защитного кожуха | 4 | |
| 26 | Х-1012 | Шайба пружинная | 1 | |
| 27 | СТ21-3708016 | Кожух защитный | 1 | |
| 29 | СТ21-3708017 | Прокладка кожуха | 1 | |
| 30 | СТ21-3708007 | Прокладка кожуха со стороны реле | ||
| 31 | СП4-3708020 | Рычаг привода стартера в сборе | 1 | |
| 32 | СЛ-138-88 | Вкладыш крышки привода | 1 | |
| 33 | СТ130А1-3708400 | Крышка стартера со стороны привода в сборе | 1 | |
| 34 | СТ130А1-3708100 | Корпус стартера в сборе | 1 | |
| 35 | СЛ-8534 | Лента корпуса защитная | 1 | |
| 36 | МАФ-10-1358 | Прокладка защитной ленты | 1 | |
| 37 | 8Х-1531 | Гайка | 1 | |
| 38 | МХ-0139 | Винт защитной ленты стяжной | 1 | |
| 38 | СТ21-3708015 | Прокладка кожуха | 1 | |
| 39 | СТ130-3708600 | Привод стартера в сборе | 1 | |
| 40 | СТ130А1-3708120 | Катушки левые в сборе | 1 | |
| 41 | СТ21-3708304 | Пружина щетки | 4 | |
| 42 | 1-М3-16 | Щеткодержатель | 4 | |
| 43 | СТ130-3708300 | Крышка стартера со стороны коллектора о сборе | 1 | |
| 44 | 1-М3-40А | Вкладыш крышки коллектора | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
