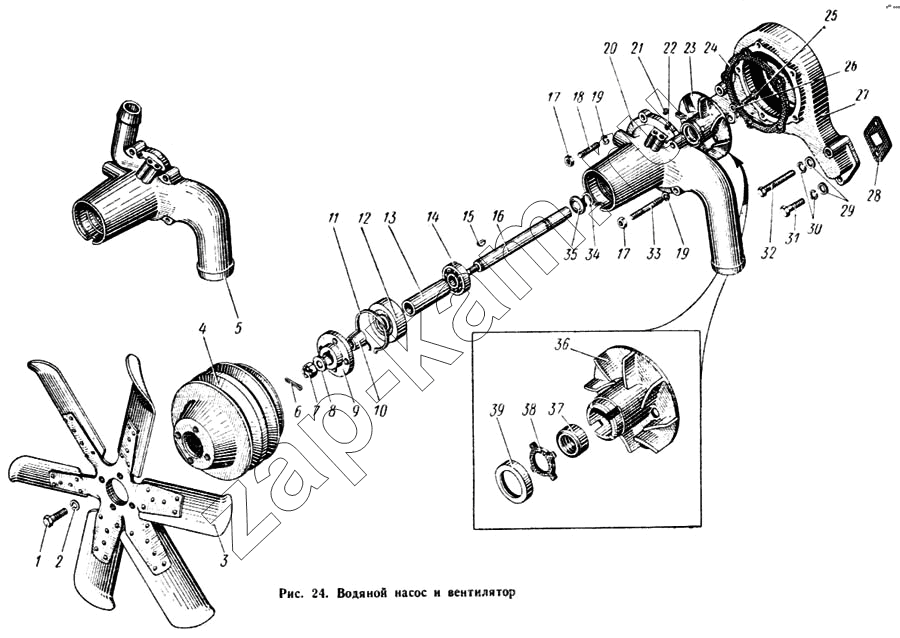

Водяной насос и вентилятор
/ КАЗ 608
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 130-1307012 | 130-1307012 | Корпус подшипников водяного насоса с крыльчаткой в сборе | 1 | |
| 130-1308010-А2 | 130-1308010-А2 | Вентилятор в сборе | 1 | |
| 130-1307009-Б | 130-1307009-Б | Насос водяной со шкивом вентилятора в сборе | 1 | |
| 130-1307032 | 130-1307032 | Крыльчатка водяного насоса | 1 | |
| 130-1307030-А | 130-1307030-А | Крыльчатка водяного насоса в сборе | 1 | |
| 1 | 201498-П8 | Болт крепления вентилятора к ступице шкива | 4 | |
| 2 | 252136-П2 | Шайба пружинная | 4 | |
| 3 | 130-1308010-А | Вентилятор в сборе | 1 | |
| 4 | 130-1308025-Б2 | Шкив вентилятора | 1 | |
| 5 | 130-1307013-Б | Корпус подшипников водяного насоса | 1 | |
| 6 | 258040-П8 | Шплинт | 1 | |
| 7 | 250870-П8 | Гайка | 1 | |
| 8 | 305856-П8 | Шайба | 1 | |
| 9 | 130-1308027-А | Ступица шкива | 1 | |
| 10 | 120-1308026 | Втулка шкива | 1 | |
| 11 | 130-1307053 | Кольцо переднего подшипника упорное | 1 | |
| 12 | 306574-П | Подшипник вала водяного насоса передний в сборе | 1 | |
| 13 | 130-1307052 | Втулка подшипников распорная | 1 | |
| 14 | 120-1307051 | Подшипник вала водяного насоса заданий в сборе | 1 | |
| 15 | 304925-П | Шпонка крепления шкива | 1 | |
| 16 | 130-1307023 | Вал водяного насоса | 1 | |
| 17 | 250511-П8 | Гайка | 5 | |
| 18 | 304070-П8 | Шпилька крепления карбюратора | 3 | |
| 19 | 252135-П2 | Шайба пружинная | 5 | |
| 20 | 130-1307013 | Корпус подшипников водяного насоса | 1 | |
| 21 | 262531-П | Пробка | 1 | |
| 22 | 304814-П | Масленка в сборе | 1 | |
| 23 | 130-1307030 | Крыльчатка водяного насоса в сборе | 1 | |
| 24 | 130-1307246 | Прокладка корпуса подшипников | 1 | |
| 25 | 301221-П8 | Болт креплении крыльчатки | 1 | |
| 26 | 305836-П | Шайба | 1 | |
| 27 | 130-1307015 | Корпус водяного насоса | 1 | |
| 28 | 130-1307048 | Прокладка водяного насоса | 2 | |
| 29 | 252006-П8 | Шайба | 4 | |
| 30 | 252136-П2 | Шайба пружинная | 4 | |
| 31 | 201500-П8 | Болт крепления крышки | 2 | |
| 32 | 200321-П8 | Болт крепления водяного насоса длинный | 2 | |
| 33 | 308618-П8 | Шпилька крепления корпуса подшипников длинная | 2 | |
| 34 | 120-1307044 | Кольцо пружинное | 1 | |
| 35 | 120-1307026 | Водосбрасыватель водяного насоса | 1 | |
| 36 | 130-1307032-А | Крыльчатка водяного насоса | 1 | |
| 37 | 130-1307033 | Уплотнитель водяного насоса в сборе | 1 | |
| 38 | 120-1307040-Б3 | Шайба упорная | 1 | |
| 39 | 164-1307031 | Обойма крыльчатки | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
