Воздушный фильтр ВМ-16
/ КАЗ 608

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

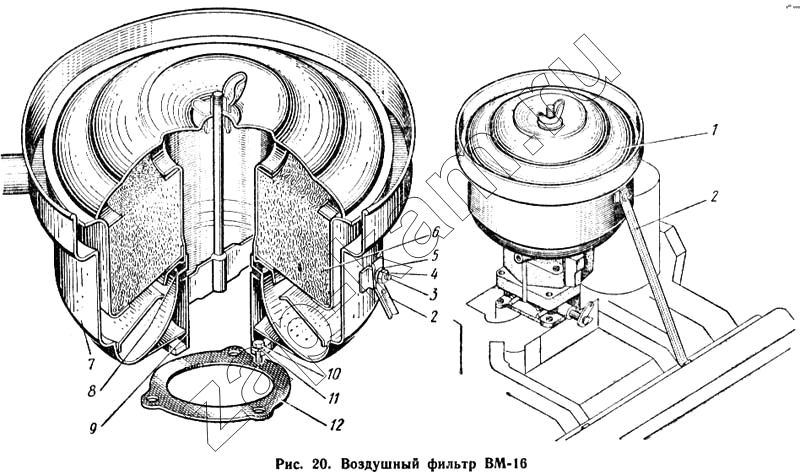

Схема/чертеж: Воздушный фильтр ВМ-16 / КАЗ 608
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 608-1109010 Фильтр воздушный ВМ-16 в сборе 1 -
2 130-1109172 Кронштейн крепления воздушного фильтра 1 -
3 210098-П8 Болт крепления воздушного фильтра к кронштейну 1 -
4 250510-П8 Гайка 1 -
5 252135-П2 Шайба пружинная 1 -
6 130-1109201 Элемент фильтрующий с крышкой в сборе 1 -
7 130-1109035 Корпус воздушного фильтра а сборе 1 -
8 130-1109016 Прокладка фильтра 2 -
9 130-1109236 Патрубок с фланцем, стяжным винтом и траверсой в сборе 1 -
10 201455-П8 Болт крепления стеклоочистителя к кронштейну 3 -
11 252135-П2 Шайба пружинная 3 -
12 120-1109049 Прокладка воздушного фильтра 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
