Аккумуляторная коробка
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

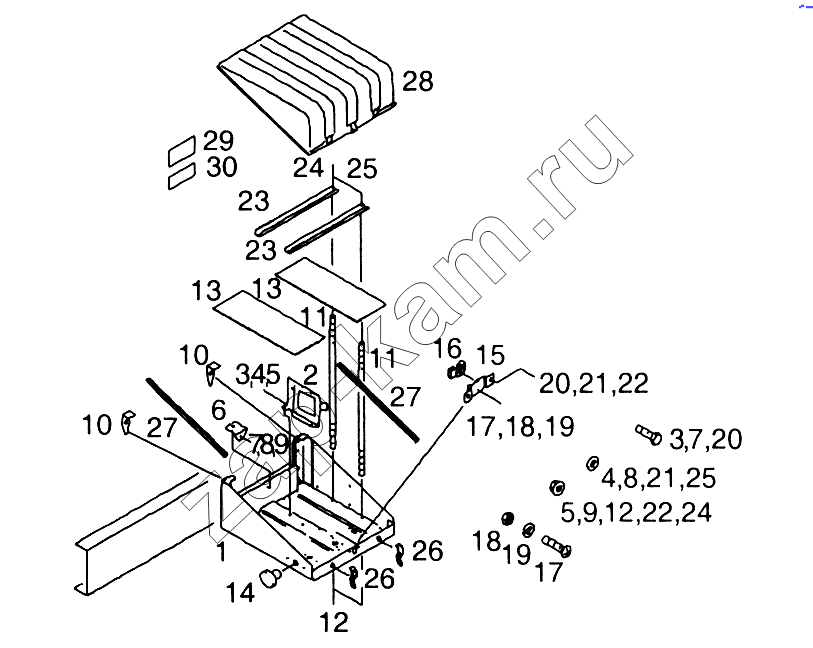

Схема/чертеж: Аккумуляторная коробка / MAN TGL
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 81.41860-5338 Аккумуляторная коробка 1; -
2 81.25441-0853 Удерживающая пластина 1; -
3 06.01283-5112 Болт с шестигранной головкой M8x18-8,8-MAN183-B1 2; -
4 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 2; -
5 06.11240-0404 Фиксирующая шестигранная гайка BM8-8-MAN183-B1 2; -
6 81.25441-0852 Кронштейн 1; -
7 06.01283-4910 Болт с шестигранной головкой M6x12-8,8-MAN183-B1 1; -
8 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 1; -
9 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 1; -
10 81.41860-0100 Пружина 2; -
11 06.26032-1024 Шпилька BM8x240-MAN183-B1 4; -
12 06.11064-2114 Шестигранная гайка M8-8-MAN183-B1 4; -
13 81.96101-0794 Упаковка 2; -
14 81.96002-0392 Пробка 25,5x7,5-28-PE-SW 2; -
15 81.25441-0844 Кронштейн 1; -
16 81.25441-0707 Кронштейн 1; -
17 06.04298-0406 Винт с потайной головкой М3x10-A2 1; -
18 06.11181-0108 Шестигранная гайка М3-A2-70 1; -
19 06.16049-0021 Пружинная шайба B3-A2-70 1; -
20 06.01283-4910 Болт с шестигранной головкой M6x12-8,8-MAN183-B1 2; -
21 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 2; -
22 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 2; -
23 81.41860-0164 Прижимная планка ; -
24 06.11064-2114 Шестигранная гайка M8-8-MAN183-B1 4; -
25 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 4; -
26 81.41860-0040 Замок 2; -
27 85.96120-0012 Уплотнительная лента 500мм 2; -
28 81.41860-0083 Крышка 1; -
29 81.97801-0935 Самоклеящаяся этикетка 90x33/KST-SW/CR 1; -
30 81.97809-0814 Самоклеящаяся этикетка 65x28/KST-GE/SW 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
