Бачок гидравлической жидкости рулевого управления
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

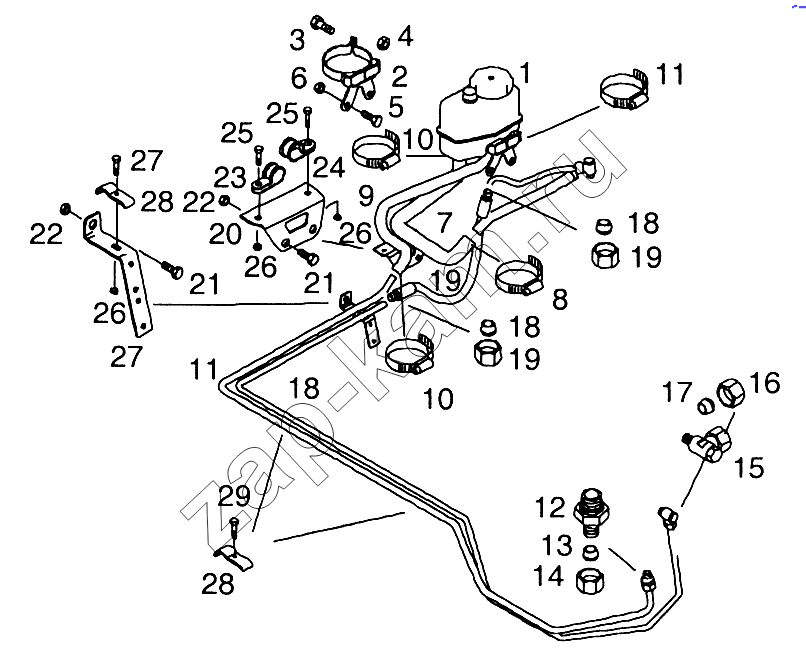

Схема/чертеж: Бачок гидравлической жидкости рулевого управления / MAN TGL
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
22
23
24
25
25
26
26
26
27
27
27
28
28
29
Поз. Артикул Название детали Кол-во Цена
1 85.47301-6000 Бачок 1; -
2 85.47340-5005 Кронштейн бачка 1; -
3 06.02813-4310 Фиксирующий болт с шестигранной головкой M8x25-10,9-MAN183-B1 1; -
4 06.11251-2018 Фиксирующая шестигранная гайка M8-10-MAN183-B1 1; -
5 06.02813-4810 Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 1; -
6 06.11251-2003 Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 1; -
7 85.96305-0001 Рукав 22x22-MAN333-N1 1; -
8 06.67128-0711 Хомут AL27-31 2; -
9 85.96305-0009 Рукав MAN333-N1-15 1; -
10 06.67128-0708 Хомут AL22-26 2; -
11 85.47303-0076 Трубопровод давления 15x1,5 1; -
12 06.71060-2155 Прямой штуцер L15B-M-ST-A4C 1; -
13 06.71030-4115 Соединительная гайка AL15-FLPST-MAN183-B1 1; -
14 06.71020-0209 Зажимное кольцо AL15-ST-A3C 1; -
15 06.73599-0047 Вращающееся соединение L12M-A4C 1; -
16 06.71030-4114 Соединительная гайка AL12-FLPST-MAN183-R1 3; -
17 06.71020-0318 Зажимное кольцо S12-ST-A3D 3; -
18 85.47303-0075 Трубопровод давления 12x1,5 1; -
19 06.54063-2414 Рукав 1ST-10DDx370-ZSK 1; -
20 85.47340-2007 Кронштейн 1; -
21 06.02813-4810 Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 3; -
22 06.11251-2003 Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 3; -
23 06.67300-2436 Скоба D1-24x20-W1-EPDM-2 1; -
24 06.67300-3236 Скоба D1-32x20-W1-EPDM-2 1; -
25 06.02815-8208 Фиксирующий болт с шестигранной головкой M6x20-10,9-MAN183-A2C 2; -
26 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 3; -
27 85.97480-0017 Уголок 1; -
28 81.97401-0480 Скоба 12/18-6-ST37-2-A4C 3; -
29 06.01283-4917 Болт с шестигранной головкой M6x30-8,8-MAN183-B1 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
