Элементы крепления генератора
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

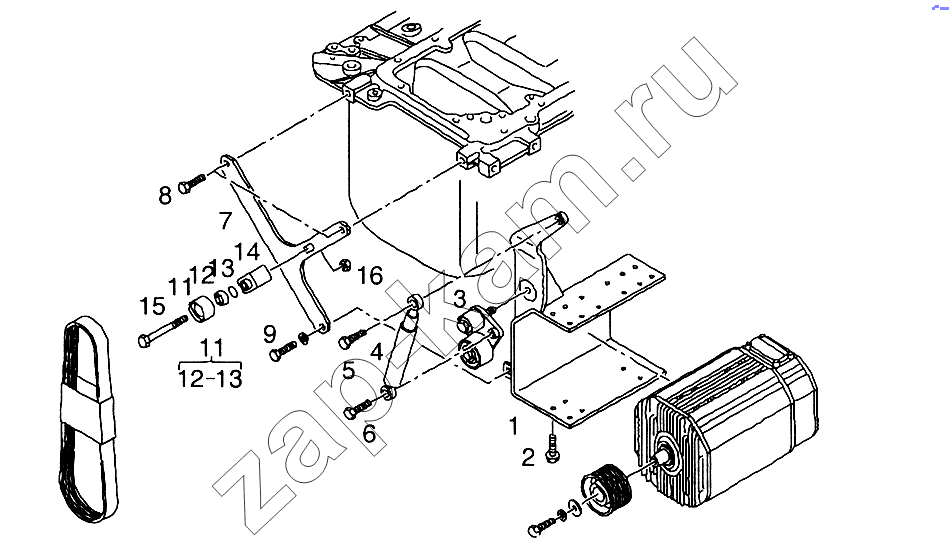

Схема/чертеж: Элементы крепления генератора / MAN TGL
1
2
3
4
5
6
7
7
8
9
11
11
12
12
13
13
13
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 51.19101-5215 Кронштейн генератора 1; -
2 Болт Болт ; -
3 51.95800-6063 Шкив натяжения ; -
4 51.97601-0281 Пружина сжатия 1; -
5 06.01283-5221 Болт с шестигранной головкой M10x50-8,8-MAN183-B1 1; -
6 06.01289-0118 Болт с шестигранной головкой M12x40-8,8-MAN183-A3C 1; -
7 51.19101-0313 Кронштейн генератора 1; -
7 51.19101-0269 Кронштейн генератора 1; -
8 06.01283-5218 Болт с шестигранной головкой M10x35-8,8-MAN183-B1 2; -
9 06.01283-5215 Болт с шестигранной головкой M10x25-8,8-MAN183-B1 5; -
11 51.95801-6018 Шкив натяжения 1; -
12 51.93410-0118 Шарикоподшипник 12x37x26-2RS 1; -
13 06.29029-0204 Стопорное кольцо 37x1,3 1; -
13 06.29020-0123 Стопорное кольцо 37x1,50-ZNPHR5F 1; -
14 51.95840-0251 Держатель шкива натяжения 1; -
15 06.01019-0164 Болт M12x130-8,8-A3C 1; -
16 06.11064-2116 Шестигранная гайка M12-8-MAN183-B1 1; -
