Главный вал задние компоненты
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

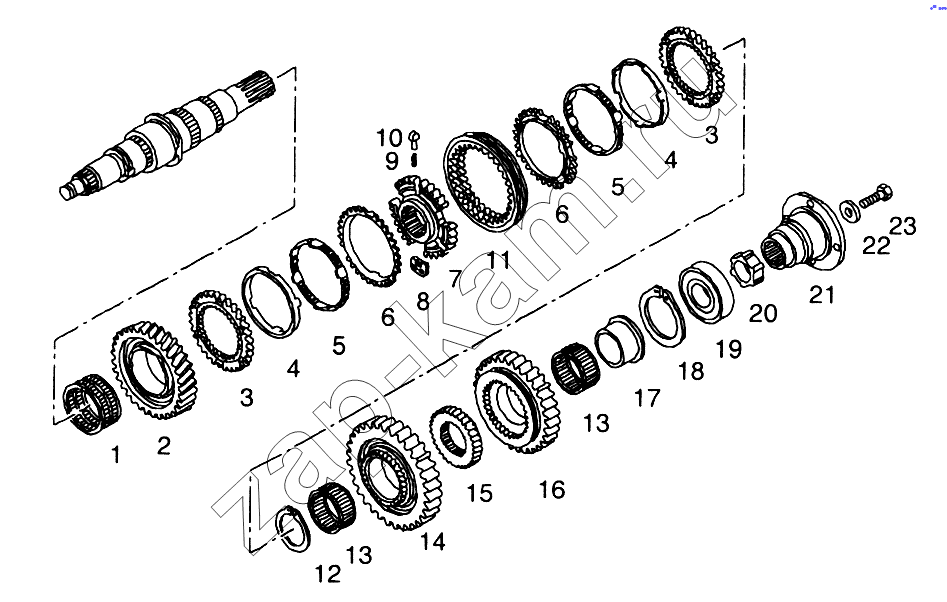

Схема/чертеж: Главный вал задние компоненты / MAN TGL
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
12
13
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 06.33709-0241 Игольчатый подшипник K75x83x35-ZW-PA 1; -
2 82.32302-0001 Косозубая шестерня 1; -
3 81.32425-0151 Шестерня 2; -
4 81.32420-0256 Внутренняя обойма подшипника 2; -
5 81.32420-0263 Шестерня 2; -
6 81.32420-0258 Шестерня 2; -
7 81.32420-0259 Синхронизатор 1; -
8 81.38108-0005 Соединительная деталь 3; -
9 81.97601-0895 Пружина сжатия 3; -
10 81.32510-0013 Упорная вставка 3; -
11 81.32402-0204 Скользящая муфта 1; -
12 06.29019-0358 Стопорное кольцо 68x4,00 ; -
12 06.29019-0359 Стопорное кольцо 68x3,95 ; -
12 06.29019-0361 Стопорное кольцо 68x3,85 ; -
12 06.29019-0362 Стопорное кольцо 68x3,80 ; -
12 06.29019-0360 Стопорное кольцо 68x3,90 ; -
13 06.33709-0240 Игольчатый подшипник K68x76x35-PA 1; -
14 82.32302-0002 Прямозубая шестерня 1; -
15 82.32425-0008 Зубчатая муфта 1; -
16 81.32301-0535 Прямозубая шестерня 1; -
17 81.93001-0277 Опорная втулка 1; -
18 06.29029-0127 Стопорное кольцо 100x2,70 ; -
18 06.29020-0212 Стопорное кольцо 100x3,00-ZNPHR5F ; -
18 06.29029-0129 Стопорное кольцо 100x2,90 ; -
18 06.29029-0128 Стопорное кольцо 100x2,80 ; -
18 06.29029-0186 Стопорное кольцо 100x2,60 ; -
19 06.31461-4900 Шарикоподшипник 6309-2RSJ 1; -
20 81.32802-0086 Импульсное колесо 1; -
21 81.39115-0435 Выходной фланец 1; -
22 81.90714-0480 Шайба 1; -
23 06.01494-2414 Болт M14x1,5x75-10,9-MAN183-A3C 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
