Корпус механизма управления переключением передач
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

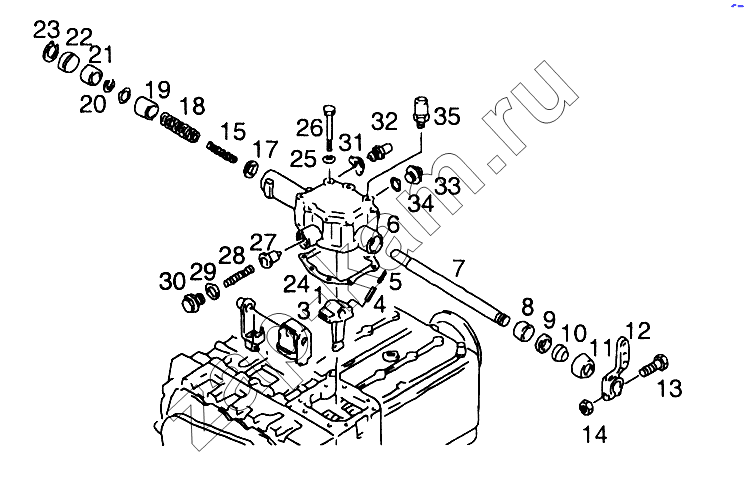

Схема/чертеж: Корпус механизма управления переключением передач / MAN TGL
1
3
4
5
6
7
8
9
10
11
12
13
14
15
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
33
34
35
Поз. Артикул Название детали Кол-во Цена
1 81.32519-0039 Палец ; -
3 81.32536-0025 Фиксатор ; -
4 06.22220-1217 Установочный штифт 8x35-ST ; -
5 06.22220-1017 Установочный штифт 5x36-ST ; -
6 81.32101-0351 Корпус механизма управления переключением передач ; -
7 81.32520-0066 Управляющий вал ; -
8 81.93020-0525 Втулка (A=20,00) ; -
9 06.56261-1609 Уплотнение B25x35x7-NB ; -
10 81.96510-0002 Защитный колпачок ; -
11 81.32540-0016 Крышка ; -
12 81.32530-0107 Рычаг переключения U228 ; -
13 06.01284-3219 Болт с шестигранной головкой M10x40-10,9-MAN183-A3C 1; -
14 06.11065-2115 Шестигранная гайка M10-10-MAN183-B1 1; -
15 81.97602-0813 Пружина сжатия 1; -
17 81.93020-0525 Втулка (A=20,00) ; -
17 81.90714-0483 Шайба 22,1x31,6x3-ST ; -
18 81.97601-0787 Пружина сжатия 1; -
19 81.32535-0019 Втулка (A=24,50) 1; -
20 06.29010-0413 Стопорное кольцо 16x1,50-ZNPHR3F 1; -
21 81.32508-0140 Крышка 1; -
22 81.90714-0482 Шайба 31,8x1-ST 1; -
23 06.29020-0119 Стопорное кольцо 32x1,20-ZNPHR5F 1; -
24 81.32903-0149 Прокладка 1; -
25 06.16043-0210 Пружинная шайба B8-FST-A3C 8; -
26 06.01013-7119 Болт M8x70-8,8-MAN183-B1 8; -
27 81.91020-0789 Втулка (A=28,25) ; -
27 81.91020-0788 Втулка (A=28,40) ; -
27 81.91020-0786 Втулка (A=28,55) ; -
28 81.97602-0366 Пружина сжатия 1; -
29 06.56190-0822 Уплотнение A24x29-AL 1; -
30 06.08069-0048 Сливная пробка M24x1,5-ST-A3C 1; -
31 06.15114-2114 Шайба 16x22x1-ST2K50 1; -
32 81.32545-0037 Пружинный стопор 1; -
33 81.32523-0171 Пробка ; -
33 81.25525-0033 Байонетный фиксатор датчика ; -
34 81.32312-0373 Шайба 18,4x27x2,2-ST37 1; -
35 81.32580-0007 Выпускной клапан 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
