Крепеж генератора
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

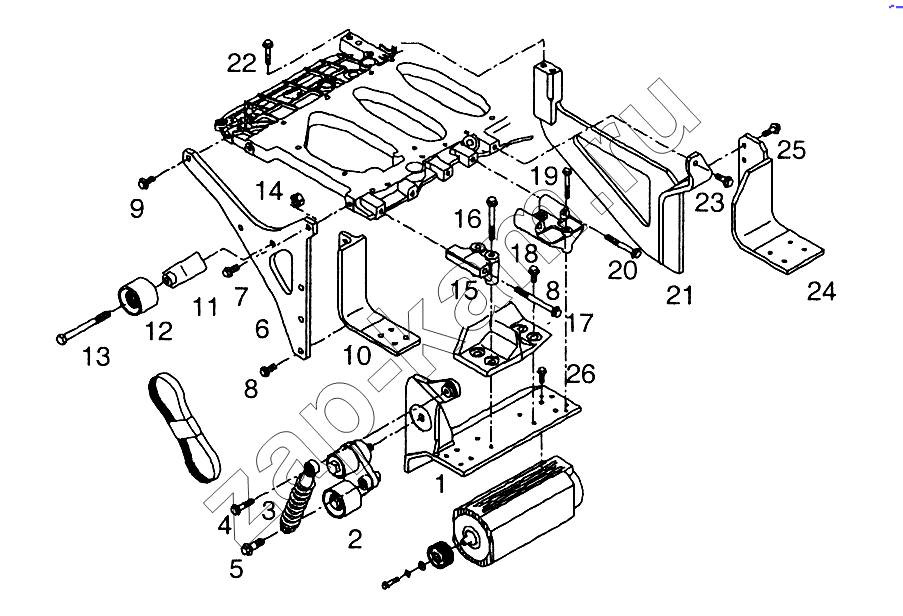

Схема/чертеж: Крепеж генератора / MAN TGL
1
2
3
4
4
5
6
7
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 51.19101-5252 Кронштейн 1; -
2 51.95800-6063 Шкив натяжения ; -
3 51.97601-0281 Пружина сжатия 1; -
4 06.03216-8409 Болт с шестигранной головкой с фланцем M10x45-10,9-MAN183-B1 1; -
4 06.03216-8410 Болт с шестигранной головкой с фланцем M10x50-10,9-MAN183-B1 1; -
5 06.03216-8508 Болт с шестигранной головкой с фланцем M12x40-10,9-MAN183-B1 1; -
6 51.19101-0350 Кронштейн 1; -
7 06.02202-0205 Болт с фланцем M10x35 1; -
8 06.03216-8405 Болт с шестигранной головкой с фланцем M10x25-10,9-MAN183-B1 5; -
9 06.03216-8406 Болт с шестигранной головкой с фланцем M10x30-10,9-MAN183-B1 1; -
10 51.19101-5242 Передний кронштейн 1; -
11 51.95840-0251 Держатель шкива натяжения 1; -
12 06.29029-0204 Стопорное кольцо 37x1,3 1; -
12 51.95801-6018 Шкив натяжения 1; -
12 51.93410-0118 Шарикоподшипник 12x37x26-2RS 1; -
13 06.01019-0164 Болт M12x130-8,8-A3C 1; -
14 06.11064-2116 Шестигранная гайка M12-8-MAN183-B1 1; -
15 51.19107-0113 Опора 1; -
16 06.03216-8416 Болт с шестигранной головкой с фланцем M10x90-10,9-MAN183-B1 2; -
17 06.03216-8418 Болт с шестигранной головкой с фланцем M10x110-10,9-MAN183-B1 1; -
18 51.19101-0371 Держатель генератора 1; -
19 06.03216-8312 Болт с шестигранной головкой с фланцем M8x60-10,9-MAN183-B1 2; -
20 06.03216-8415 Болт с шестигранной головкой с фланцем M10x80-10,9-MAN183-B1 2; -
21 51.19101-5250 Держатель генератора 1; -
22 06.03216-8409 Болт с шестигранной головкой с фланцем M10x45-10,9-MAN183-B1 2; -
23 06.03216-8406 Болт с шестигранной головкой с фланцем M10x30-10,9-MAN183-B1 1; -
24 51.19101-5253 Кронштейн генератора 1; -
25 06.03216-8304 Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 3; -
26 Кронштейн Кронштейн ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
