Крепление пластмассового бампера
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

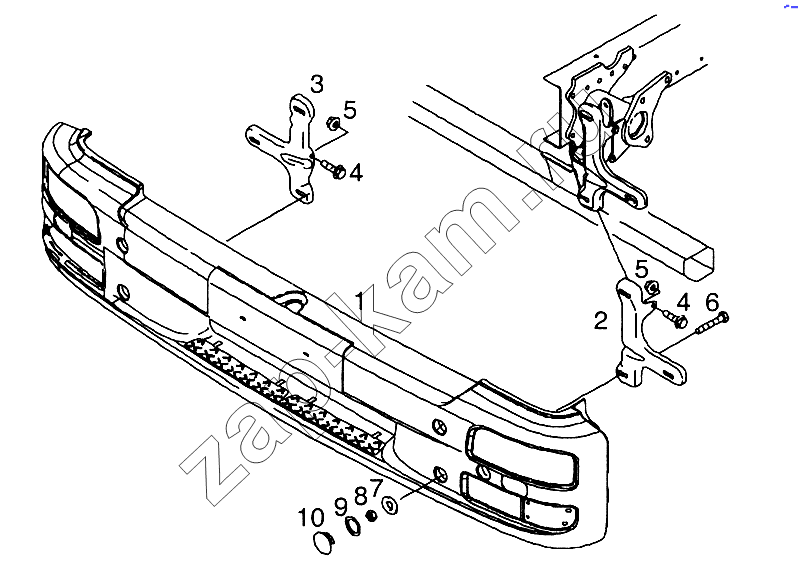

Схема/чертеж: Крепление пластмассового бампера / MAN TGL
1
2
3
4
4
4
4
5
5
5
5
6
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
1 81.41610-6495 Пластмассовый бампер 1; -
2 81.41610-5569 Кронштейн левый 1; -
3 81.41610-5568 Кронштейн правый 1; -
4 06.02813-4409 Фиксирующий болт с шестигранной головкой M10x22-10,9-MAN183-B1 4; -
4 06.02813-4810 Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 4; -
5 06.11251-2001 Фиксирующая шестигранная гайка M10-10-MAN183-B1 4; -
5 06.11251-2003 Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 4; -
6 06.01733-6313 Болт с шестигранной головкой M12x1,5x40-8,8-MAN183-B1 6; -
7 81.90712-0881 Шайба 38x35x6 6; -
8 06.11240-0411 Фиксирующая шестигранная гайка BM12x1,5-8-MAN183-B1 6; -
9 81.41685-0030 Кольцо 6; -
10 81.41685-0029 Крышка 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
