Крепление воздухоочистителя
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

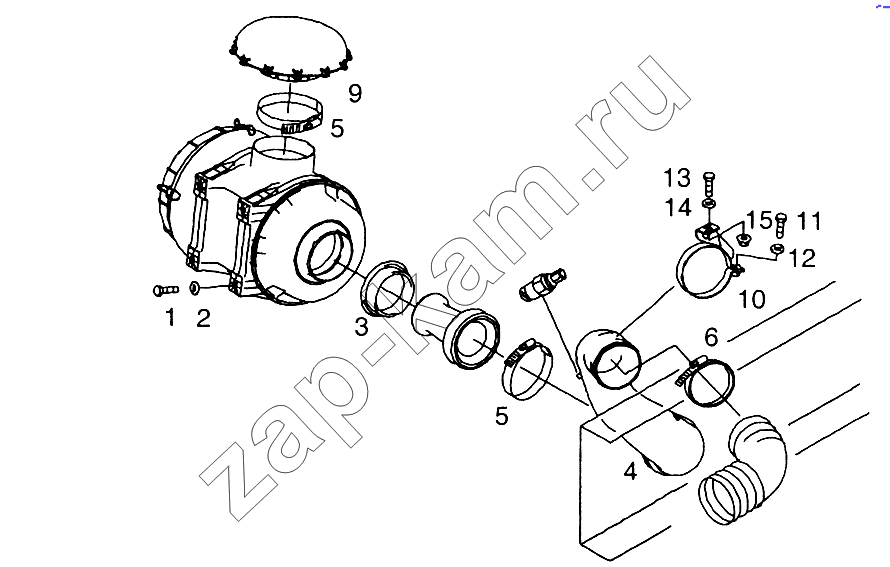

Схема/чертеж: Крепление воздухоочистителя / MAN TGL
1
2
3
4
5
5
6
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 06.01284-5215 Болт с шестигранной головкой M10x25-10,9-MAN183-B1 4; -
2 06.15013-0412 Шайба A10,5x20x2-200HV-MAN183-B1 4; -
3 81.08902-0022 Уплотнение 1; -
4 81.08201-0459 Впускной трубопровод 1; -
5 06.67128-6344 Хомут AS141-160M 2; -
6 06.67128-6341 Хомут AS118-140M 1; -
9 81.08305-0028 Крышка 1; -
10 81.08240-5224 Кронштейн 1; -
11 06.01283-5113 Болт с шестигранной головкой M8x20-8,8-MAN183-B1 1; -
12 06.11240-0404 Фиксирующая шестигранная гайка BM8-8-MAN183-B1 1; -
13 06.01283-4912 Болт с шестигранной головкой M6x18-8,8-MAN183-B1 1; -
14 06.15190-0307 Шайба 6,4x18x1,6-140HV-MAN183-B1 2; -
15 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
