Механизм отбора мощности
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

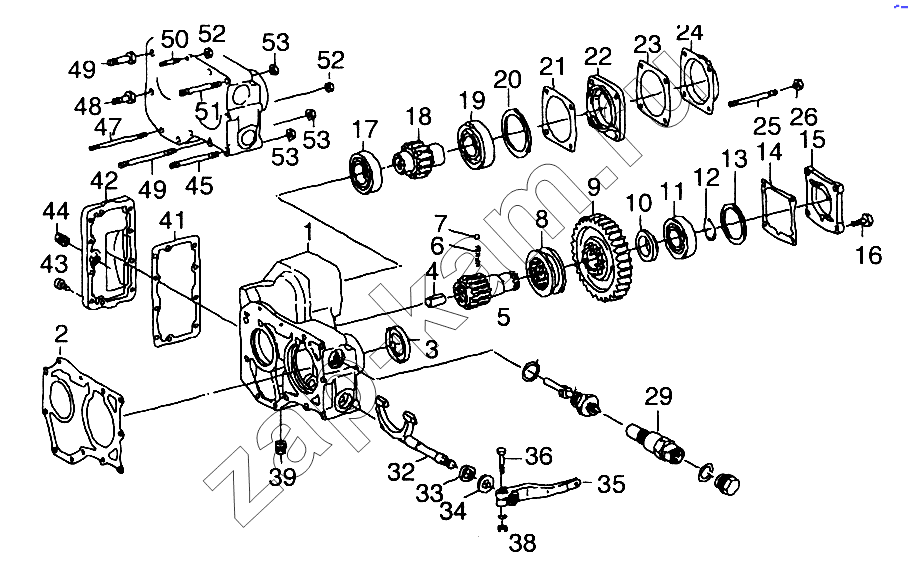

Схема/чертеж: Механизм отбора мощности / MAN TGL
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
29
32
33
34
35
36
38
39
41
42
43
44
45
47
48
49
49
50
51
52
52
53
53
53
Поз. Артикул Название детали Кол-во Цена
1 81.38107-0087 Корпус механизма отбора мощности 1; -
2 81.38902-0024 Прокладка 1; -
3 81.96503-0433 Сальник 1; -
4 81.91001-0292 Штифт 1; -
5 81.32202-0025 Вал 1; -
6 81.97601-0751 Пружина сжатия 1; -
7 06.31630-0317 Шар 6G20 1; -
8 81.38109-0008 Скользящая муфта 1; -
9 81.32302-0043 Прямозубая шестерня Z52 1; -
10 81.38116-0003 Шайба 1; -
11 06.32581-4000 Роликоподшипник NUP208E-J 1; -
12 81.90820-0456 Стопорное кольцо 2,40 ; -
12 81.90820-0457 Стопорное кольцо 2,35 ; -
12 81.90820-0458 Стопорное кольцо 2,30 ; -
12 81.90820-0548 Стопорное кольцо 2,20 ; -
12 81.90820-0547 Стопорное кольцо 2,15 ; -
12 81.90820-0459 Стопорное кольцо 2,25 ; -
13 81.91710-0149 Кольцо 70x79,90x3,80-ST35-BK ; -
13 81.91710-0148 Кольцо 70x79,90x4-ST35-BK ; -
13 81.91710-0147 Кольцо 70x79,90x4,20-ST35-BK ; -
13 81.91710-0150 Кольцо 70x79,90x3,60-ST35-BK ; -
13 81.91710-0397 Кольцо 4,40 ; -
13 81.91710-0511 Кольцо 4,30 ; -
13 81.91710-0510 Кольцо 4,10 ; -
13 81.91710-0509 Кольцо 3,90 ; -
14 81.32903-0242 Прокладка без асбеста 1; -
15 81.38104-0107 Крышка 1; -
16 06.01283-5313 Болт с шестигранной головкой M12x20-8,8-MAN183-B1 4; -
17 06.32589-0043 Роликоподшипник NJ208-EMC3 1; -
18 81.32302-0036 Прямозубая шестерня Z16 1; -
19 06.32580-0702 Роликоподшипник NJ210-EC3 1; -
20 81.90701-0795 Шайба 70,2x89,8x0,3-CK45GBK ; -
20 81.90701-0794 Шайба 70,2x89,8x0,5-CK45GBK ; -
20 81.90701-0796 Шайба 70,2x89,8x0,2-CK45GBK ; -
21 81.96601-0500 Прокладка без асбеста 1; -
22 81.39115-0212 Фланец 1; -
23 81.96601-0444 Прокладка 1; -
24 81.32106-0129 Крышка 1; -
25 06.06225-0909 Шпилька M12x35-8,8 4; -
26 81.90501-0109 Шестигранная гайка M12-9,5-22H-SW16 4; -
29 81.27121-0048 Индуктивный датчик 1; -
32 81.32516-0069 Вилка включения передачи 1; -
33 06.56261-1207 Сальник B18x30x7-NB 1; -
34 81.32312-0231 Прокладка 18,2x36x3-ST34-2 1; -
35 81.38101-0030 Рычаг переключения 1; -
36 06.01283-5119 Болт с шестигранной головкой M8x40-8,8-MAN183-B1 1; -
38 06.11064-2114 Шестигранная гайка M8-8-MAN183-B1 1; -
39 81.90310-0131 Сливная пробка M24x1,5-5,8-PM-SW17 1; -
41 81.32901-0019 Прокладка ; -
42 81.32710-0017 Крышка ; -
43 06.02099-0158 Болт с цилиндрической головкой M10x20-8,8-A3C 10; -
44 81.90310-0130 Сливная пробка M24x1,5-5,8-SW17 1; -
45 06.06136-8818 Шпилька M10x80-10,9-MAN183-A3C 3; -
46 06.06135-8822 Шпилька M10x100-8,8-A3C 1; -
47 06.06135-0722 Шпилька M8x100-8,8 2; -
48 06.01289-0124 Болт с шестигранной головкой M12x30-8,8-MAN183-A3C 1; -
49 06.01289-0118 Болт с шестигранной головкой M12x40-8,8-MAN183-A3C 1; -
50 06.06135-8704 Шпилька M8x20-8,8-A2C 2; -
51 06.06135-8815 Шпилька M10x65-8,8-A3C 2; -
52 06.11064-2114 Шестигранная гайка M8-8-MAN183-B1 4; -
53 06.11064-2115 Шестигранная гайка M10-8-MAN183-B1 5; -
