Механизм отбора мощности
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

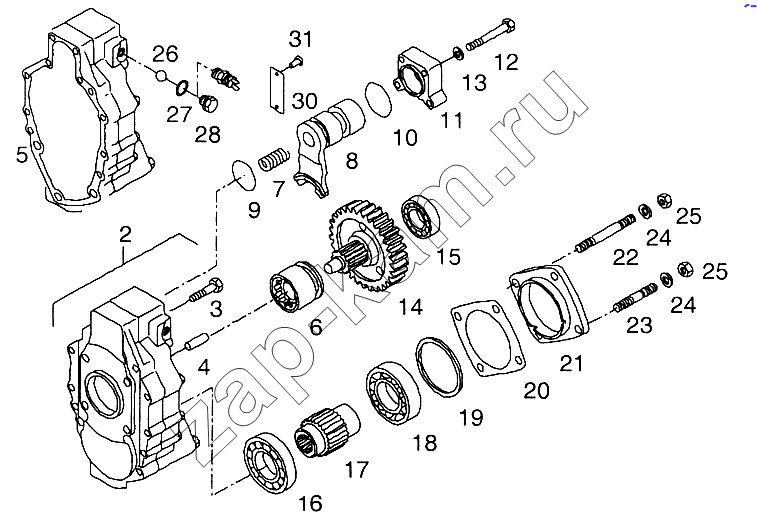

Схема/чертеж: Механизм отбора мощности / MAN TGL
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
24
25
25
26
27
28
30
31
Поз. Артикул Название детали Кол-во Цена
2 81.38107-0088 Корпус механизма отбора мощности 1; -
3 06.01283-5119 Болт с шестигранной головкой M8x40-8,8-MAN183-B1 5; -
4 06.22022-1016 Установочный штифт 8M6x36-ST50-2K 2; -
5 81.38902-0068 Прокладка 1; -
6 81.38109-0028 Скользящая муфта 1; -
7 81.97602-0273 Пружина сжатия 4x23,86x50,5 1; -
8 81.38101-0032 Вилка включения 1; -
9 06.56333-4380 Уплотнение круглого сечения 40x3B-FPM1-80-GN 1; -
10 06.56333-4380 Уплотнение круглого сечения 40x3B-FPM1-80-GN 1; -
11 81.38104-0138 Крышка механизма отбора мощности 1; -
12 06.01014-9123 Болт M8x90-10,9-MAN183-PHR 4; -
13 06.16043-0210 Пружинная шайба B8-FST-A3C 4; -
14 81.38122-0054 Ведущий вал 1; -
15 81.93420-0334 Роликоподшипник 1; -
16 06.32581-0602 Роликоподшипник NJ209-EJC3 1; -
17 81.38121-0116 Шестерня 1; -
18 06.31421-0202 Шарикоподшипник 6210-JC3 1; -
19 81.32313-0389 Шайба 78x89,8x1,00-ST ; -
19 81.32313-0387 Шайба 78x89,8x1,20-ST ; -
19 81.32313-0388 Шайба 78x89,8x1,40-ST ; -
19 81.32313-0372 Шайба 78x89,8x1,95-ST ; -
20 81.96601-0500 Прокладка без асбеста 1; -
21 81.39115-0212 Фланец 1; -
22 06.06225-0919 Шпилька M12x85-8,8 3; -
23 06.06225-0908 Шпилька M12x30-8,8 1; -
24 81.90713-0743 Шайба 12,2x20x2-FST 4; -
25 81.90501-0109 Шестигранная гайка M12-9,5-22H-SW16 4; -
26 06.31630-0224 Шар 10G10 1; -
27 06.56190-0813 Уплотнение A18x24-AL 1; -
28 06.08099-0016 Сливная пробка AM18x1,5-ST-MAN183-B1 1; -
30 81.97871-0067 Табличка 1; -
31 81.92201-0113 Глухая заклепка 2,7x4,6/5,5-ALMG5 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
