Механизм переключения передач
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

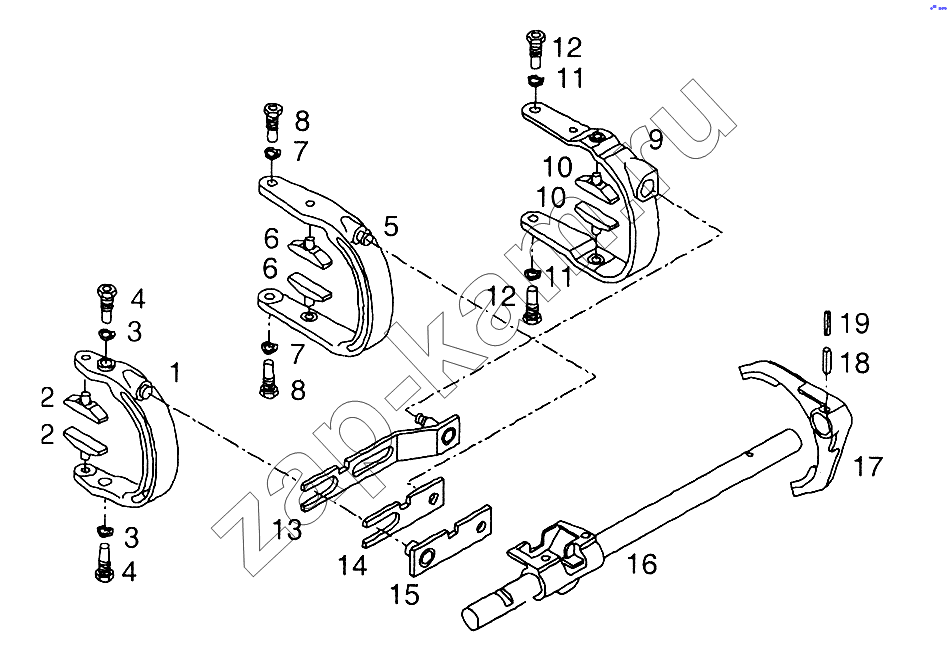

Схема/чертеж: Механизм переключения передач / MAN TGL
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 81.32515-0105 Управляющая скоба 1; -
2 81.32526-0038 Плашка скольжения 2; -
3 81.90830-0020 Пружинная шайба 2; -
4 81.90490-0398 Шарнирный болт M18x1,5x48,5-14F8-C45K-A3C 2; -
5 81.32515-0104 Управляющая скоба 1; -
6 81.32526-0038 Плашка скольжения 2; -
7 81.90830-0020 Пружинная шайба 2; -
8 81.90490-0398 Шарнирный болт M18x1,5x48,5-14F8-C45K-A3C 2; -
9 81.32515-0103 Управляющая скоба 1; -
10 81.32526-0037 Плашка скольжения 2; -
11 81.90830-0020 Пружинная шайба 2; -
12 81.90490-0738 Шарнирный болт 2; -
13 81.32520-0076 Установочный шток 1-й/2-й передачи 1; -
14 81.32520-0077 Установочный шток 3-й/4-й передачи 1; -
15 81.32520-0078 Установочный шток 5-й/6-й передачи 1; -
16 81.32518-0270 Вал переключения 1; -
17 81.32516-0110 Вилка включения передачи 1; -
18 06.22120-1014 Штифт 6x28-ST 1; -
19 06.22120-0614 Штифт 3,5x28-ST 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
