Механизм переключения передач
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

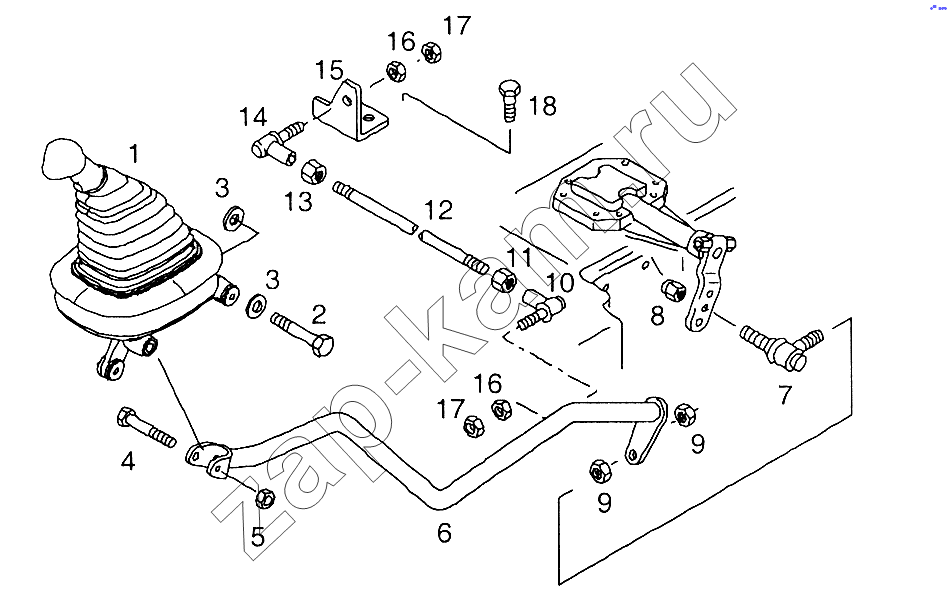

Схема/чертеж: Механизм переключения передач / MAN TGL
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
Поз. Артикул Название детали Кол-во Цена
1 81.32670-6278 Рычаг переключения передач 1; -
2 06.01283-5219 Болт с шестигранной головкой M10x40-8,8-MAN183-B1 3; -
3 81.90710-0498 Шайба 11x25x1,5-ST12-A3C 6; -
4 81.91020-0603 Болт 14H6x48x68-M10-CF53V+HJ 1; -
5 06.11240-0406 Фиксирующая шестигранная гайка BM10-8-MAN183-B1 1; -
6 81.32660-5092 Вал выбора передач 1; -
7 81.95301-6202 Шаровой шарнир 1; -
8 06.11241-0307 Фиксирующая шестигранная гайка AM10x1-10-MAN183-B1 1; -
9 06.11251-2005 Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 2; -
10 81.95301-6170 Шаровой шарнир, правая резьба 1; -
11 06.11064-2116 Шестигранная гайка M12-8-MAN183-B1 1; -
12 81.95110-0230 Шпилька M12M12Ux40x40x190-ST50-2K 1; -
13 06.11064-2166 Шестигранная гайка M12LH-8-MAN183-B1 1; -
14 81.95301-6171 Шаровой шарнир, левая резьба 1; -
15 81.32641-0088 Кронштейн 1; -
16 06.11064-2115 Шестигранная гайка M10-8-MAN183-B1 2; -
17 06.11271-6211 Шестигранная гайка BM10-04-MAN183-B1 2; -
18 06.01283-5227 Болт с шестигранной головкой M10x80-8,8-MAN183-B1 2; -
19 81.94289-0175 Стальная труба 20x4,5x48+-0,3-ST35BK 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
