Обогреватель
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

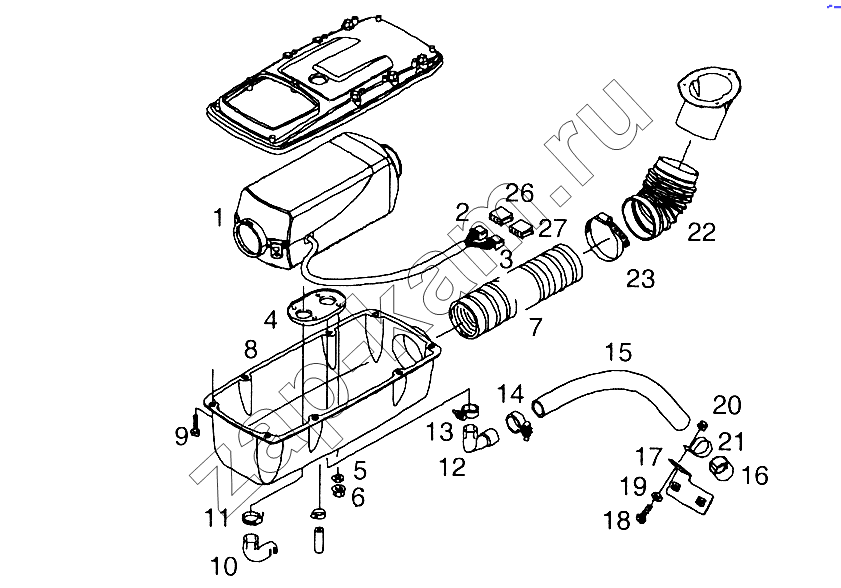

Схема/чертеж: Обогреватель / MAN TGL
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
26
27
Поз. Артикул Название детали Кол-во Цена
1 81.61900-6369 Обогреватель D2 1; -
2 81.25475-0102 Разъем 8-28,0x14,2-2,8-CODEB-NF SD32 1; -
3 81.25475-0103 Разъем 8-28,0x14,2-2,8-CODEB-GE SD31 1; -
4 Прокладка Прокладка ; -
5 06.15190-0307 Шайба 6,4x18x1,6-140HV-MAN183-B1 4; -
6 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 4; -
7 04.87150-9576 Воздушный рукав 75x2,5x60000-A-P-K-SW 20; -
8 81.61949-0026 Нижняя часть обогревателя 1; -
9 06.07212-4314 Винт D6x25-ST-MAN183-B1 8; -
10 81.61961-0030 Впускной трубопровод 1; -
10 81.61961-0033 Впускной трубопровод 1; -
11 06.67128-0708 Хомут AL22-26 1; -
11 06.67123-4411 Хомут H20-32 1; -
12 81.61962-0019 Колено выхлопного коллектора 1; -
13 06.67761-4026 Скоба G1-26x15-W1-2 1; -
14 06.67761-4033 Скоба G1-33x15-W1-2 1; -
15 01.98763-3005 Трубка 30,2x1,7x20000-A2 30; -
16 81.61962-0047 Концевик 30мм 1; -
17 81.61941-4010 Кронштейн 1; -
18 06.02253-0305 Винт M6x20-8,8-MAN183-B1 1; -
19 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 1; -
20 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 1; -
21 81.97420-0114 Скоба A1-33x15-W1-2 1; -
22 81.61950-0261 Рукав 57G86/79-23,4/60/25,3-EPDM-x+P 1; -
23 06.67128-6332 Хомут AS88-95M 1; -
26 81.25432-0396 Разъем 8-25,3x11,35-2,8-CODEB-NF BD32 ; -
27 81.25432-0399 Разъем 8-25,3x11,35-2,8-CODEB-GE BD31 ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
