Передняя подвеска кабины
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

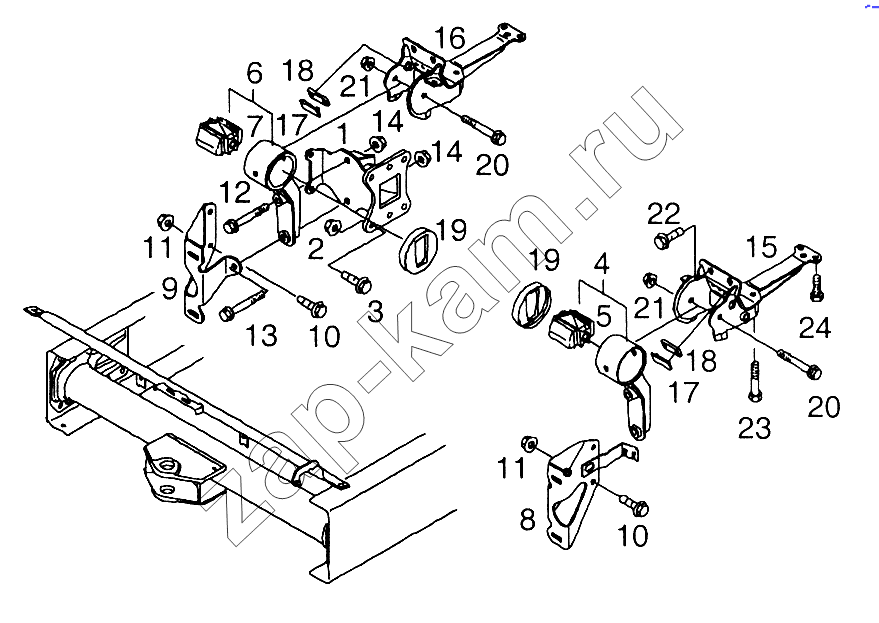

Схема/чертеж: Передняя подвеска кабины / MAN TGL
1
2
3
4
4
5
6
6
7
8
9
10
10
10
10
11
11
12
13
14
14
15
16
17
17
18
18
19
19
20
20
20
20
21
21
21
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 85.41701-5098 Кронштейн правый 1; -
2 06.02813-4914 Фиксирующий болт с шестигранной головкой M14x1,5x45-10,9-MAN183-B1 6; -
3 06.11251-2005 Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 6; -
4 85.41720-6007 Кронштейн левый 1; -
4 85.41720-6009 Кронштейн левый 1; -
5 85.96210-0030 Держатель пластмасса/сталь 1; -
6 85.41720-6010 кронштейн правый 1; -
6 85.41720-6008 Кронштейн правый 1; -
7 85.96210-0030 Держатель пластмасса/сталь 1; -
8 85.41701-5101 кронштейн левый 1; -
9 85.41701-5100 кронштейн правый 1; -
10 06.02813-4810 Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 4; -
10 06.02813-4811 Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1 4; -
11 06.11251-2003 Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 4; -
12 06.02813-4922 Фиксирующий болт с шестигранной головкой M14x1,5x85-10,9-MAN183-B1 2; -
13 06.02813-4919 Фиксирующий болт с шестигранной головкой M14x1,5x70-10,9-MAN183-B1 2; -
14 06.11251-2005 Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 4; -
15 85.41720-5037 Кронштейн левый 1; -
16 85.41720-5038 Кронштейн правый 1; -
17 85.41740-0002 Пластина 2; -
18 85.41701-0042 Пластина 2; -
19 85.90710-0018 Шайба 2; -
20 06.01493-6422 Болт M14x1,5x130-8,8-MAN183-B1 2; -
20 06.02813-4928 Фиксирующий болт с шестигранной головкой M14x1,5x120-10,9-MAN183-B1 2; -
21 06.11251-2005 Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 2; -
21 06.11251-2005 Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 2; -
22 06.02836-4660 Фиксирующий болт с шестигранной головкой M14x1,5x30H-MK21-10,9-MAN183-B 4; -
23 06.02858-2518 Фиксирующий болт с шестигранной головкой M12x1,5x70B-MK18-10,9-MAN183-B 4; -
24 06.02836-4558 Фиксирующий болт с шестигранной головкой M12x1,5x25H-MK14x4-10,9-MAN183 4; -
