Передняя сервисная дверца
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

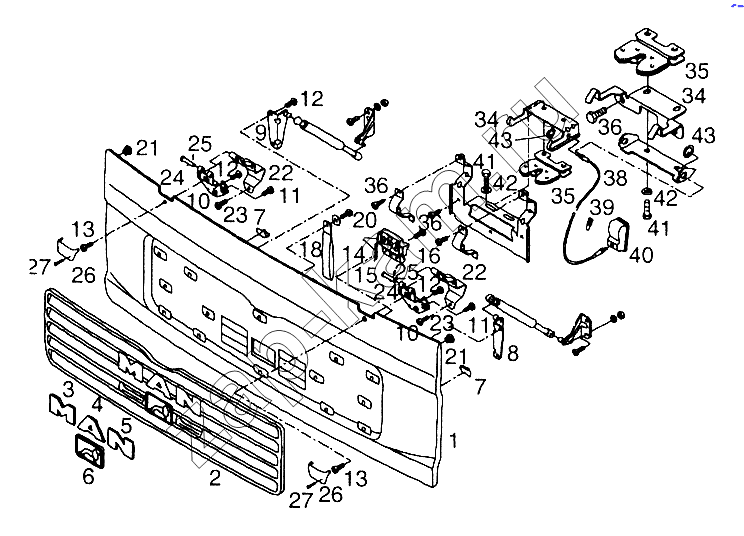

Схема/чертеж: Передняя сервисная дверца / MAN TGL
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
12
12
13
13
14
15
16
18
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
34
34
35
35
36
36
36
38
38
39
40
41
41
42
42
43
43
Поз. Артикул Название детали Кол-во Цена
1 81.61110-0063 Передняя сервисная дверца 1; -
2 81.61150-6051 Решетка радиатора 1; -
3 81.97840-0329 Буква M 1; -
4 81.97840-0321 Буква A 1; -
5 81.97840-0331 Буква N 1; -
6 81.97870-0136 Пластина MAN 1; -
7 81.92501-0029 Скоба 14; -
8 81.61140-5009 Кронштейн 1; -
9 81.61140-5010 Кронштейн 1; -
10 81.61145-6001 Петля 2; -
11 06.02251-1305 Винт M8x20Z1-8,8-A2R 6; -
12 06.07212-5313 Винт D7x22-ST-MAN183-B1 10; -
13 06.02251-1304 Винт M8x16Z1-8,8-A2R 2; -
14 81.61140-6002 Пластина усиления F99 L/R10-41 1; -
15 81.97610-0307 Пружина натяжения 1; -
16 06.07212-4312 Винт D6x20-ST-MAN183-B1 2; -
18 81.96805-0000 Петля 1; -
20 06.07212-5313 Винт D7x22-ST-MAN183-B1 1; -
21 81.96002-0347 Пробка B30x6-PE-SW 4; -
22 81.62440-0042 Петля 2; -
23 06.02254-1306 Винт M8x25Z1-8,8-MAN183-B4 6; -
24 81.90201-0167 Штифт петли 2; -
25 06.29059-0026 Фиксирующий штифт 8-C60-DELTATONESW 2; -
26 81.61140-0026 Крышка 2; -
27 81.91301-0187 Конус 2,25x3,1x21,5 4; -
34 81.61140-5030 Кронштейн 1; -
35 81.97122-0028 Замок 1; -
36 06.02259-0003 Винт M6x20-A2 2; -
38 81.95501-6561 Трос боудена, кабина F99 L/R10-37 1; -
38 81.95501-6544 Трос боудена, кабина F99 L/R10-37 1; -
39 81.96001-0513 Прокладка 1; -
40 81.61701-6277 Пластмассовый рычаг 1; -
41 06.01283-4915 Болт с шестигранной головкой M6x25-8,8-MAN183-B1 2; -
42 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 2; -
43 06.29050-0109 Фиксирующая шайба 6-ZNPHR3F 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
