Питающий воздушный трубопровод и колено промежуточного охладителя
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

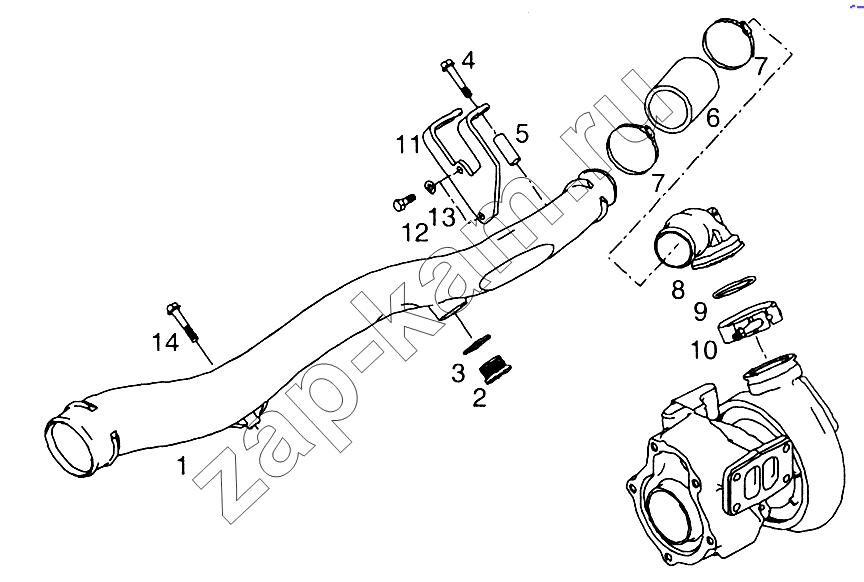

Схема/чертеж: Питающий воздушный трубопровод и колено промежуточного охладителя / MAN TGL
1
2
3
4
4
5
6
7
7
8
9
10
11
11
12
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 51.09411-0675 Питающий воздушный трубопровод 1; -
2 06.08042-0611 Сливная пробка M30x1,5-ST-A3C 1; -
3 06.56631-0114 Уплотнение из эластомера 31x39x2-ST/FPM1-80 1; -
4 06.03216-8317 Болт с шестигранной головкой с фланцем M8x100-10,9-MAN183-B1 1; -
4 06.03216-8305 Болт с шестигранной головкой с фланцем M8x25-10,9-MAN183-B1 1; -
5 51.91701-0401 Втулка 9x18x50-ST35NBK 1; -
6 51.96301-0107 Рукав 50x90-7L 1; -
7 06.67128-6321 Хомут AS56-63M 2; -
8 51.09411-0636 Колено промежуточного охладителя 1; -
9 06.56343-1213 Уплотнение круглого сечения 52x3B-FPM1-70-GN 1; -
10 51.97445-0052 Хомут 72x20-W1-2 1; -
11 51.09440-5025 Кронштейн 1; -
11 51.09440-5017 Кронштейн 1; -
12 06.01289-0272 Болт с шестигранной головкой M8x20-8,8-C3J 2; -
12 06.01289-0267 Болт с шестигранной головкой M8x22-8,8-C3J 2; -
13 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 2; -
14 06.03216-8309 Болт с шестигранной головкой с фланцем M8x45-10,9-MAN183-B1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
