Спойлер
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

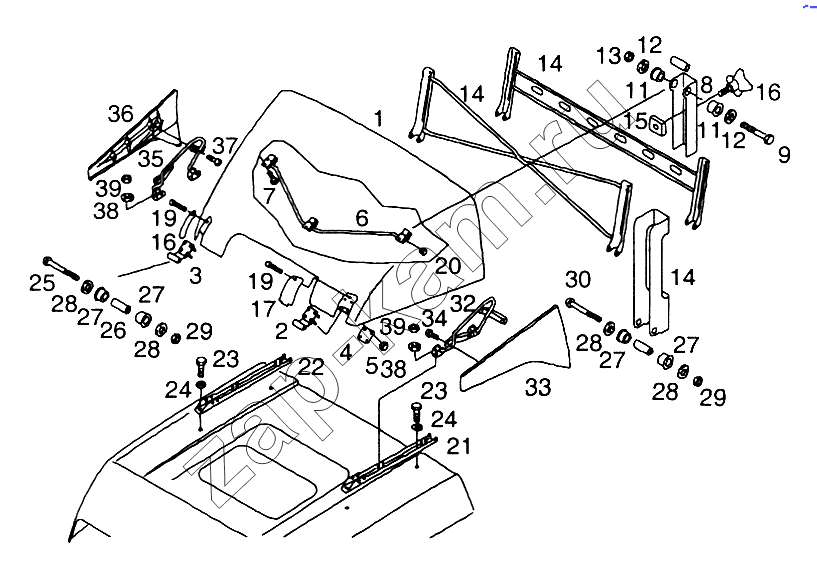

Схема/чертеж: Спойлер / MAN TGL
1
2
3
4
5
5
6
7
8
9
11
11
12
12
13
14
14
14
15
16
16
17
19
19
20
21
22
23
23
24
24
25
26
27
27
27
27
27
27
27
28
28
28
28
29
29
30
32
33
34
35
36
37
38
38
39
39
Поз. Артикул Название детали Кол-во Цена
1 81.62910-0128 Аэродинамический профиль L/R10-40 1; -
2 81.62910-5301 Петля левая 1; -
3 81.62910-5300 Петля правая 1; -
4 81.62910-0243 Пластина 2; -
5 06.11240-0604 Фиксирующая шестигранная гайка BM8-8-MAN183-B4 8; -
5 06.11099-0043 Фиксирующая шестигранная гайка M8-A2-70 8; -
6 81.62910-5202 Держатель L10-40 1; -
7 06.07213-6314 Винт D8x25-ST-MAN183-B4 9; -
8 81.62910-0250 Держатель внутренний задний 2; -
9 06.02254-0416 Винт M8x75-8,8-MAN183-B4 2; -
11 81.93001-0412 Втулка 4; -
12 06.15190-0409 Шайба 8,4x24x2-140HV-MAN183-B4 4; -
13 06.11240-0604 Фиксирующая шестигранная гайка BM8-8-MAN183-B4 2; -
14 81.62910-5274 Держатель L/R32,40 1; -
15 81.62910-0176 Держатель 2; -
16 81.97001-0535 Барашек M8x40-ST/PA6 2; -
17 81.62910-5253 Крышка левая 1; -
18 81.62910-5252 Крышка правая 1; -
19 81.62910-0211 Штифт петли 2; -
20 81.96002-0473 Пробка B20x2-LDPE-SW 2; -
21 81.62910-5207 Удерживающая планка левая, кабина L/R35-37 1; -
22 81.62910-5206 Удерживающая планка правая, кабина L/R35-37 1; -
23 06.02254-0404 Винт M8x16-8,8-MAN183-B4 4; -
24 06.15190-0409 Шайба 8,4x24x2-140HV-MAN183-B4 4; -
25 06.02254-0415 Винт M8x70-8,8-MAN183-B4 2; -
26 81.93021-0384 Втулка 9x12x50-ST35GBK-MAN183-B4 2; -
27 81.93001-0412 Втулка 4; -
27 81.93001-0192 Втулка 4; -
28 06.15190-0409 Шайба 8,4x24x2-140HV-MAN183-B4 8; -
29 06.11240-0604 Фиксирующая шестигранная гайка BM8-8-MAN183-B4 4; -
30 06.02254-0416 Винт M8x75-8,8-MAN183-B4 2; -
32 81.62910-5215 Кронштейн R35-R37 левый 1; -
33 81.62910-0179 Накладка левая 1; -
34 06.07213-6314 Винт D8x25-ST-MAN183-B4 4; -
35 81.62910-5216 Кронштейн R35-R37 правый 1; -
36 81.62910-0178 Накладка правая 1; -
37 06.07213-6314 Винт D8x25-ST-MAN183-B4 4; -
38 06.15190-0409 Шайба 8,4x24x2-140HV-MAN183-B4 8; -
39 06.11240-0604 Фиксирующая шестигранная гайка BM8-8-MAN183-B4 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
