Топливопроводы
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

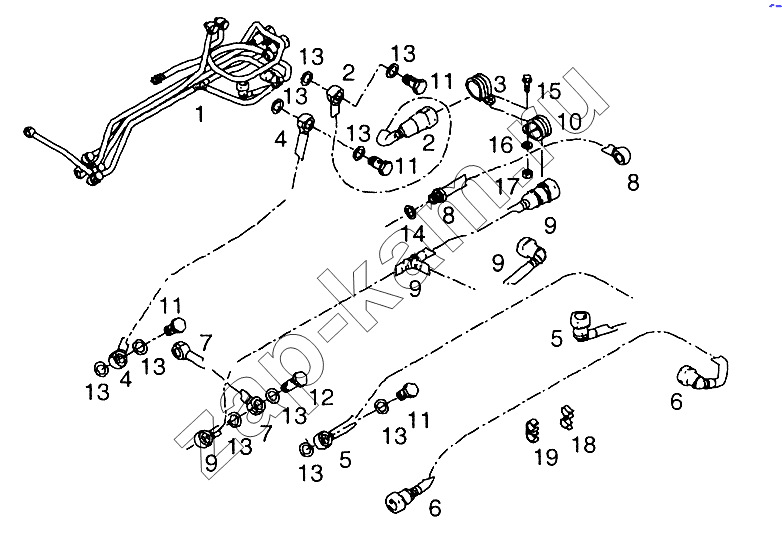

Схема/чертеж: Топливопроводы / MAN TGL
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
11
11
11
11
12
13
13
13
13
13
13
13
13
13
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 51.12300-6081 Комплект топливопроводов 1; -
2 51.12304-5941 Топливопровод 1; -
3 06.67300-2525 Скоба D1-25x15-W3-CR 1; -
4 51.12304-5720 Топливопровод 12,5x1,25-PA12-PHLY 1; -
5 51.12304-5779 Топливопровод 12,5x1,25-PA12-PHLY 1; -
6 51.12304-5722 Топливопровод 12,5x1,25-PA12-PHLY 1; -
7 51.12305-5303 Маслопровод 1; -
8 51.12305-7000 Рукав 7,5x3-P1 1; -
9 51.12305-5281 Маслопровод 12,5x1,25-PA12-PHLY 1; -
10 06.67300-2525 Скоба D1-25x15-W3-CR 1; -
11 51.98150-0175 Пустотелый болт M14x1,5x26E-ST-SW19-P3A 4; -
12 51.98150-0176 Пустотелый болт M14x1,5x41,5D-9SMNPB28K-P3R 1; -
13 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 12; -
14 06.56190-0706 Уплотнение A14x20-CU 1; -
15 06.03216-8204 Болт с шестигранной головкой с фланцем M6x20-10,9-MAN183-B1 1; -
16 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 1; -
17 06.11064-2112 Шестигранная гайка M6-8-MAN183-B1 1; -
18 51.97401-0552 Кронштейн 5; -
19 51.97401-0559 Кронштейн 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
