Топливопроводы
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

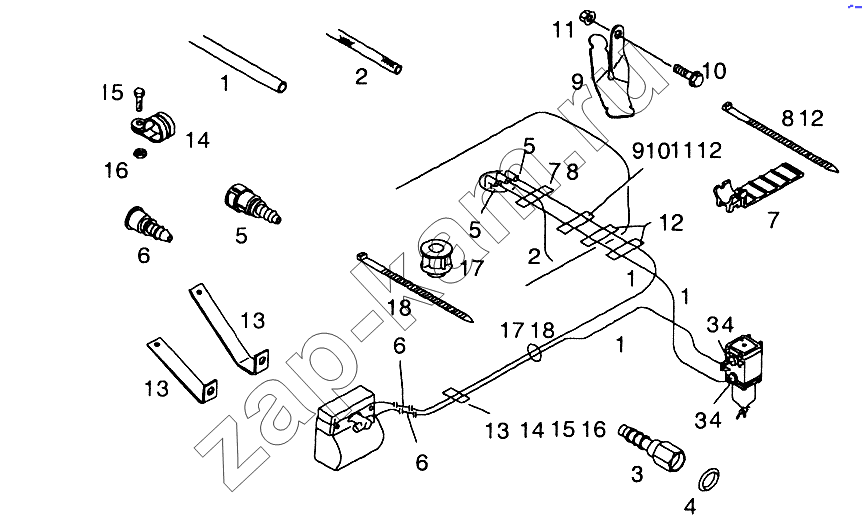

Схема/чертеж: Топливопроводы / MAN TGL
1
1
1
1
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
15
15
16
16
17
17
18
18
Поз. Артикул Название детали Кол-во Цена
1 04.35160-9813 Полиамидная трубка 12,5x1,25-PA12-PHLY 1; -
2 04.27100-0205 Трубка 5x2x100000-CR2-60-SW 1; -
3 81.98181-0212 Проходной штуцер 2; -
4 06.56936-0452 Уплотнение круглого сечения 9x1,5N-FPM1-70-GN 2; -
5 51.98181-6005 Прямой штуцер 2; -
6 51.98181-0008 Пробка 2; -
7 88.12340-0010 Кронштейн 2; -
8 81.97401-0872 Хомут 3,6x281-PA6,6-SW 4; -
9 85.12340-0100 Кронштейн 1; -
10 06.02813-4810 Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 1; -
11 06.11251-2003 Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 1; -
12 81.97401-0631 Хомут 75x338-PA6,6-SW 4; -
13 85.12340-0101 Кронштейн 1; -
14 06.67300-1226 Хомут D1-12x15-W1-EPDM-2 2; -
15 06.01283-4914 Болт с шестигранной головкой M6x22-8,8-MAN183-B1 1; -
16 06.11240-0303 Фиксирующая шестигранная гайка AM6-8-MAN183-B1 1; -
17 81.93030-0275 Прокладка 1; -
18 81.97470-0089 Хомут составной 76x375-PA6,6HS-SW 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
