Топливопроводы
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

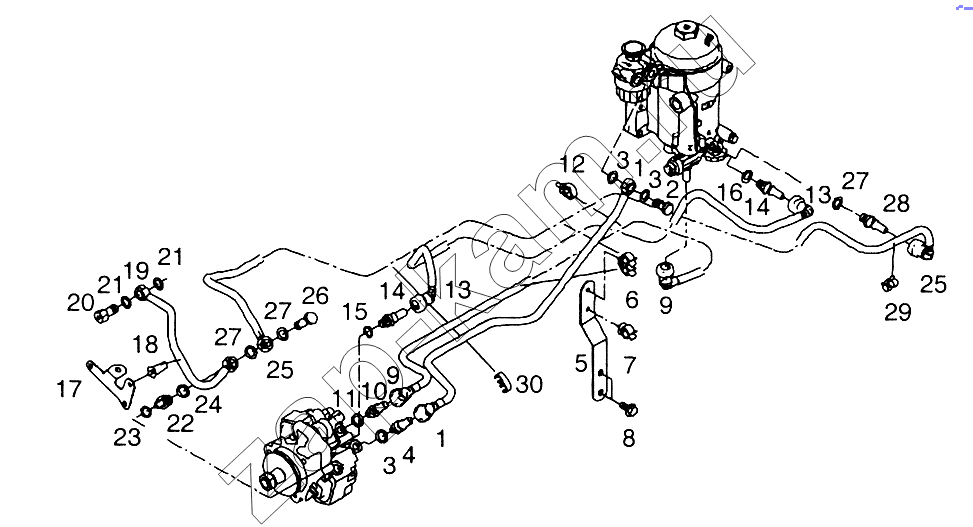

Схема/чертеж: Топливопроводы / MAN TGL
1
1
2
3
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
14
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
27
27
27
27
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 51.12304-5694 Топливопровод 12,5x1,25-PA12-PHLY 1; -
2 51.98150-0175 Пустотелый болт M14x1,5x26E-ST-SW19-P3A 1; -
3 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 2; -
3 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 1; -
4 51.98130-0458 Муфта с наружной резьбой 1; -
5 51.12340-6013 Кронштейн 1; -
6 51.97401-0551 Кронштейн 1; -
7 51.97401-0560 Кронштейн 1; -
8 06.03216-8404 Болт с шестигранной головкой с фланцем M10x20-10,9-MAN183-B1 2; -
9 51.12304-5695 Топливопровод 12,5x1,25-PA12-PHLY 1; -
10 51.98130-0458 Муфта с наружной резьбой 1; -
11 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 1; -
12 51.97401-0565 Кронштейн 1; -
13 51.12304-5696 Топливопровод 12,5x1,25-PA12-PHLY 1; -
14 51.98130-0458 Муфта с наружной резьбой 1; -
14 51.98130-0458 Муфта с наружной резьбой 1; -
15 06.56190-0706 Уплотнение A14x20-CU 1; -
16 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 1; -
17 51.12340-5010 Кронштейн 1; -
18 51.97401-0560 Кронштейн 1; -
19 51.12305-5258 Трубопровод 12,5x1,25-PA12-PHLY 1; -
20 51.11107-0026 Клапан подачи воздуха 1; -
21 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 2; -
22 06.78412-0305 Муфта с наружной резьбой 1; -
23 06.56190-0706 Уплотнение A14x20-CU 1; -
24 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 1; -
25 51.12305-5286 Трубопровод 12,5x1,25-PA12-PHLY 1; -
26 51.98150-0176 Пустотелый болт M14x1,5x41,5D-9SMNPB28K-P3R 1; -
27 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 2; -
27 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 1; -
28 51.98130-0458 Муфта с наружной резьбой 1; -
29 51.97401-0552 Кронштейн 10; -
30 51.97401-0559 Кронштейн 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
