Трубопровод и колено промежуточного охладителя
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

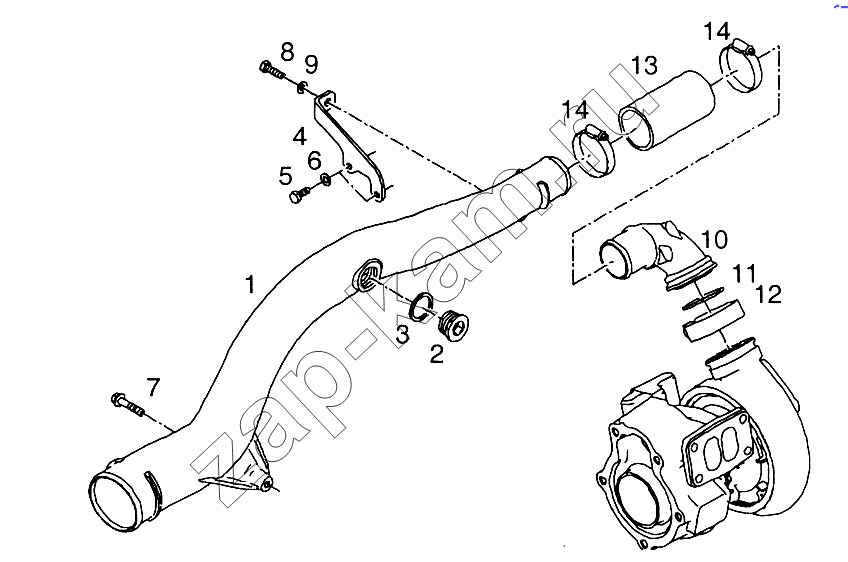

Схема/чертеж: Трубопровод и колено промежуточного охладителя / MAN TGL
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
14
14
Поз. Артикул Название детали Кол-во Цена
1 51.09411-0516 Трубопровод 1; -
2 06.08042-0611 Сливная пробка M30x1,5-ST-A3C 1; -
3 06.56631-0114 Уплотнение из эластомера 31x39x2-ST/FPM1-80 1; -
4 51.09440-0091 Кронштейн 1; -
5 06.01289-0272 Болт с шестигранной головкой M8x20-8,8-C3J 2; -
6 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 2; -
7 06.03216-8308 Болт с шестигранной головкой с фланцем M8x40-10,9-MAN183-B1 1; -
7 06.03215-6308 Болт с шестигранной головкой с фланцем M8x40-8,8-MAN183-PHR 1; -
8 06.01283-3116 Болт с шестигранной головкой M8x28-8,8-A2C 1; -
8 06.03216-8306 Болт с шестигранной головкой с фланцем M8x30-10,9-MAN183-B1 1; -
9 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 1; -
10 51.09411-0501 Колено промежуточного охладителя 1; -
11 06.56343-1213 Уплотнение круглого сечения 52x3B-FPM1-70-GN 1; -
12 51.97445-0052 Хомут 72x20-W1-2 1; -
13 51.96301-0108 Рукав 50x110-7L 1; -
14 06.67122-0819 Хомут A45-65x13 2; -
14 06.67128-6321 Хомут AS56-63M 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
