Трубопроводы насоса усилителя рулевого управления MAN D0834
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

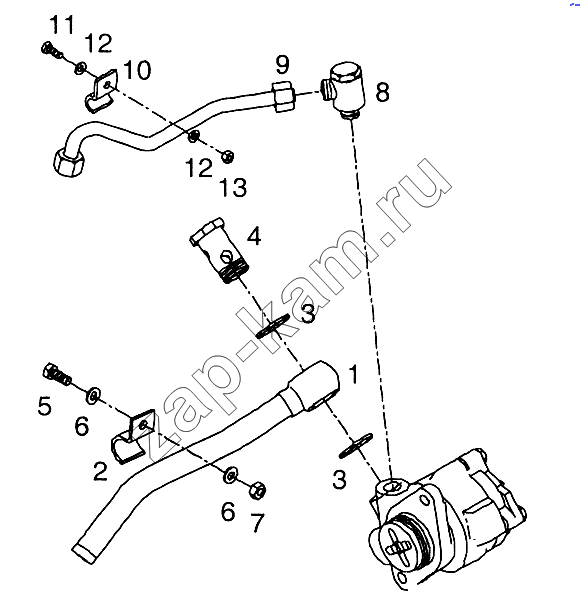

Схема/чертеж: Трубопроводы насоса усилителя рулевого управления MAN D0834 / MAN TGL
1
1
2
3
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
Поз. Артикул Название детали Кол-во Цена
1 51.47303-5007 Всасывающий трубопровод 1; -
1 51.47303-5012 Всасывающий трубопровод 1; -
2 06.67150-0209 Скоба 22-MAN183-B1 1; -
3 06.56631-0112 Уплотнение из эластомера 26,7x34,93x2-ST/FPM1-80 2; -
4 06.78340-0110 Пустотелый болт 22 1; -
5 06.01283-5113 Болт с шестигранной головкой M8x20-8,8-MAN183-B1 1; -
5 06.03216-8304 Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 1; -
6 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 2; -
7 06.11064-2114 Шестигранная гайка M8-8-MAN183-B1 1; -
7 06.11251-2018 Фиксирующая шестигранная гайка M8-10-MAN183-B1 1; -
8 06.73593-1305 Вращающееся соединение L12M-O,SR+UEM-A4C 1; -
9 51.47303-5014 Трубопровод давления 12x1,5-ST35NBK-A4C 1; -
10 06.67150-0204 Скоба 12-MAN183-B1 1; -
11 06.01283-4911 Болт с шестигранной головкой M6x16-8,8-MAN183-B1 1; -
11 06.03216-8203 Болт с шестигранной головкой с фланцем M6x16-10,9-MAN183-B1 1; -
12 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 2; -
13 06.11251-2017 Фиксирующая шестигранная гайка M6-10-MAN183-B1 1; -
13 06.11064-2112 Шестигранная гайка M6-8-MAN183-B1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
