Установочные детали топливной системы
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

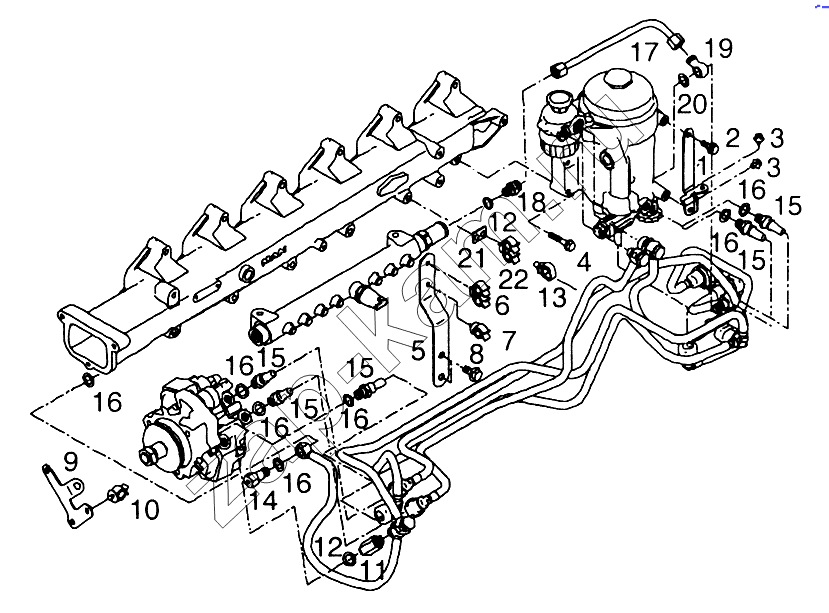

Схема/чертеж: Установочные детали топливной системы / MAN TGL
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
15
15
15
15
16
16
16
16
16
16
16
17
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
2 06.03216-8304 Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 2; -
3 51.97401-0557 Кронштейн 2; -
4 06.03216-8308 Болт с шестигранной головкой с фланцем M8x40-10,9-MAN183-B1 3; -
4 06.03215-6308 Болт с шестигранной головкой с фланцем M8x40-8,8-MAN183-PHR 3; -
5 51.12340-6013 Кронштейн 1; -
6 51.97401-0551 Кронштейн 1; -
7 51.97401-0560 Кронштейн 1; -
8 06.03216-8404 Болт с шестигранной головкой с фланцем M10x20-10,9-MAN183-B1 2; -
9 51.12340-5010 Кронштейн 1; -
10 51.97401-0560 Кронштейн 1; -
11 06.78412-0305 Муфта с наружной резьбой 1; -
12 06.56190-0706 Уплотнение A14x20-CU 2; -
13 51.97401-0565 Кронштейн 1; -
14 51.11107-0026 Клапан подачи воздуха 1; -
15 51.98130-0458 Муфта с наружной резьбой 5; -
16 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 7; -
17 51.12305-5245 Возвратный трубопровод 1; -
17 51.12305-5319 Возвратный трубопровод аккумулятора давления 1; -
18 06.71069-0054 Прямой штуцер L10A-M-ST-M3360-RK3-K 1; -
19 51.98103-0037 Круглое соединение 1; -
20 06.56631-0106 Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 1; -
21 51.97485-0246 Кронштейн 1; -
22 51.97401-0551 Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
