Возвратный масляный трубопровод от турбокомпрессора
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

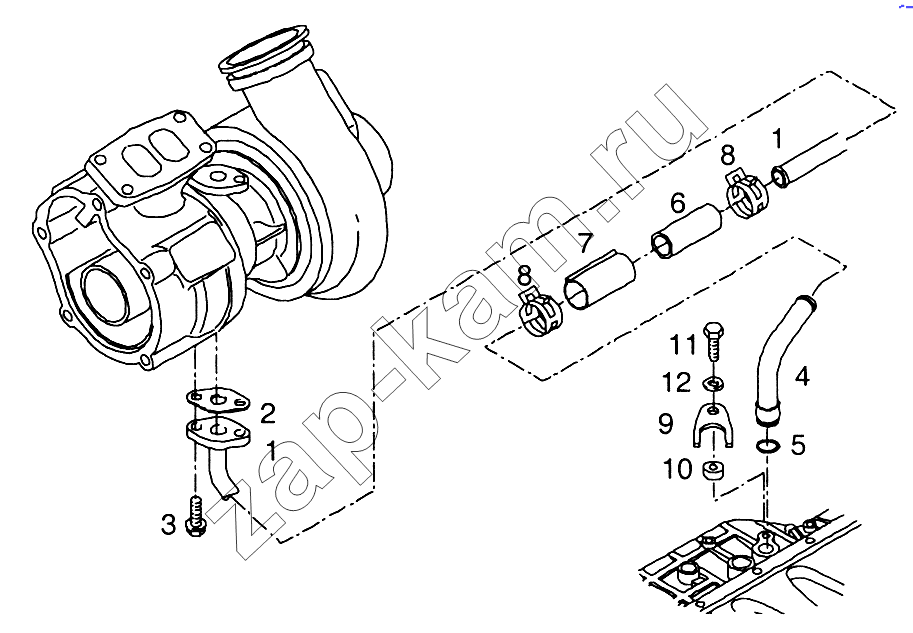

Схема/чертеж: Возвратный масляный трубопровод от турбокомпрессора / MAN TGL
1
1
1
1
2
3
4
4
5
6
7
8
8
9
10
11
11
12
Поз. Артикул Название детали Кол-во Цена
1 51.05703-5590 Возвратный масляный трубопровод от турбокомпрессора 1; -
1 51.05703-5189 Возвратный масляный трубопровод от турбокомпрессора 1; -
2 51.96601-0576 Прокладка 1; -
3 06.03216-8304 Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 2; -
4 51.05703-5531 Возвратный масляный трубопровод 1; -
4 51.05703-5581 Возвратный масляный трубопровод 1; -
5 06.56333-1252 Уплотнение круглого сечения 23x3B-FPM1-70-GN 1; -
6 51.96330-0346 Рукав 22x65-1 1; -
7 81.25421-0231 Изолирующий рукав 36x0,8x700-GF/AL 1; -
8 51.97440-0138 Пружинный зажим 32x12-CK75 2; -
9 51.05740-0157 Кронштейн 36x3x35-24R11-9-RST37-2-A3C 1; -
10 51.91701-0356 Втулка 9x20x10-ST35NBK 1; -
11 06.01283-3116 Болт с шестигранной головкой M8x28-8,8-A2C 1; -
11 06.03216-8306 Болт с шестигранной головкой с фланцем M8x30-10,9-MAN183-B1 1; -
12 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 1; -
