Возвратный масляный трубопровод турбокомпрессора
/ MAN TGL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

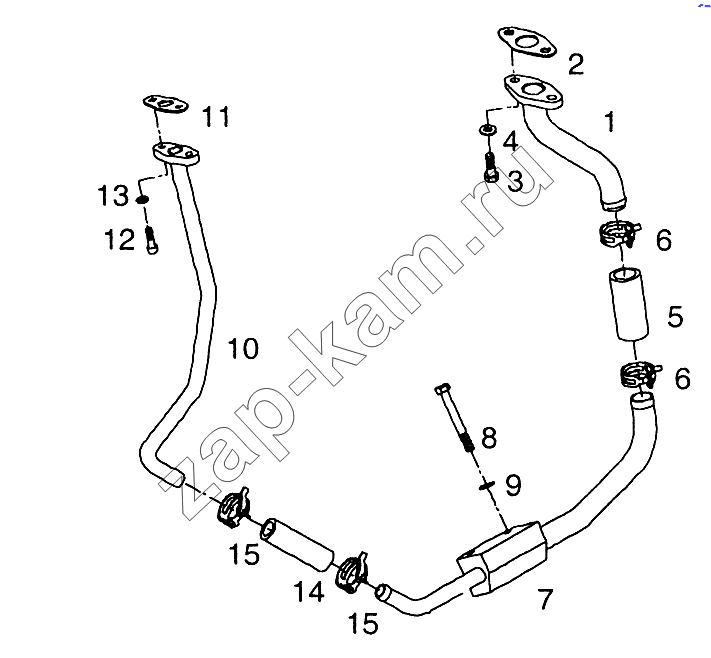

Схема/чертеж: Возвратный масляный трубопровод турбокомпрессора / MAN TGL
1
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
15
Поз. Артикул Название детали Кол-во Цена
1 51.05703-5388 Возвратный масляный трубопровод 22x1,5-ST35NBK 1; -
1 51.05703-5594 Возвратный масляный трубопровод 1; -
2 51.96601-0576 Прокладка 1; -
3 06.01283-5113 Болт с шестигранной головкой M8x20-8,8-MAN183-B1 2; -
4 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 2; -
5 51.96330-0346 Рукав 22x65-1 1; -
6 51.97440-0126 Пружинный зажим 29x12-CK75 2; -
7 51.05703-5283 Трубопровод 1; -
7 51.05703-5578 Трубопровод 1; -
8 06.01283-5121 Болт с шестигранной головкой M8x50-8,8-MAN183-B1 2; -
8 06.03216-8310 Болт с шестигранной головкой с фланцем M8x50-10,9-MAN183-B1 2; -
9 06.15013-0411 Шайба A8,4x16x1,6-200HV-MAN183-B1 2; -
10 51.05703-5595 Возвратный масляный трубопровод 1; -
10 51.05703-5389 Возвратный масляный трубопровод 15x1,5-ST35NBK 1; -
11 51.96601-0588 Прокладка 1; -
12 06.02192-0307 Болт с цилиндрической головкой M6x20-8,8-A2C 2; -
13 06.15013-0409 Шайба A6,4x12x1,6-200HV-MAN183-B1 2; -
14 51.96330-0348 Рукав 15x75-1 1; -
15 51.97440-0144 Пружинный зажим 23x12-CK75 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
