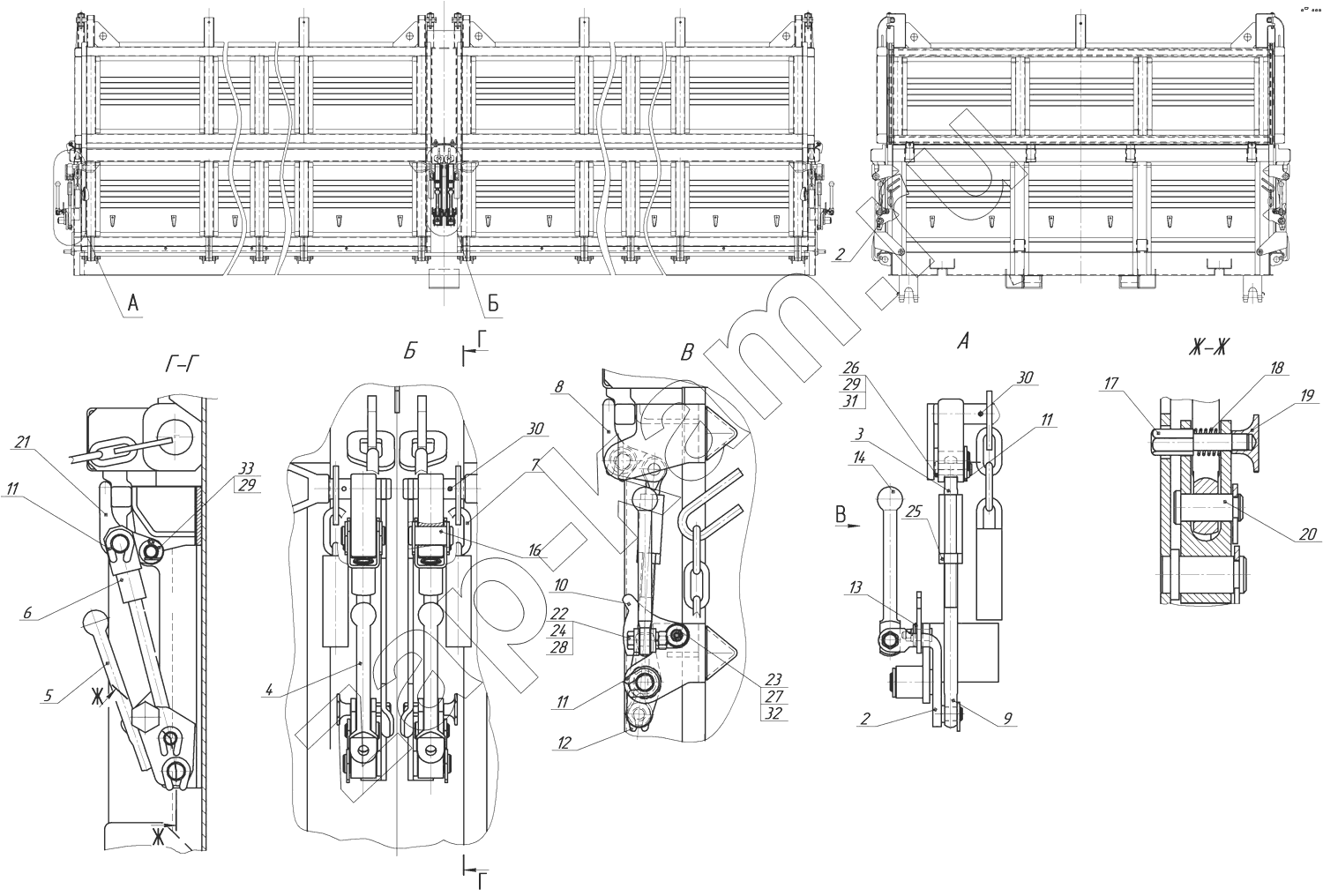

45144-8500032 Установка запоров
/ НефАЗ-45144-8600001
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 55102-8505030 | Рычаг правый | 2; | |
| 2 | 55102-8505031 | Рычаг левый | 2; | |
| 3 | 55102-8505100 | Тяга верхняя | 4; | |
| 4 | 45144-8505226 | Рычаг в сборе правый | 2; | |
| 5 | 45144-8505227 | Рычаг в сборе левый | 2; | |
| 6 | 45144-8505220 | Вилка в сборе | 4; | |
| 7 | 45144-8505350 | Цепь ограничительная | 8; | |
| 8 | 55102-8505018 | Крюк запора | 4; | |
| 9 | 55102-8505110 | Тяга нижняя | 8; | |
| 10 | 55102-8505132 | Фиксатор | 4; | |
| 11 | 55102-8505138 | Шайба оси крюка | 20; | |
| 12 | 55102-8505144 | Шайба оси нижней тяги | 8; | |
| 13 | 55102-8505152 | Шайба фиксатора | 8; | |
| 14 | 55102-8505154 | Рукоятка рычага | 4; | |
| 16 | 45144-8505215 | Ось крюка | 4; | |
| 17 | 45144-8505211 | Фиксатор | 4; | |
| 18 | ПР 01.00.003 | Пружина | 4; | |
| 19 | 45144-8505212 | Рукоятка | 4; | |
| 20 | 45144-8505214 | Ось нижней тяги | 4; | |
| 21 | 45144-8505018 | Крюк запора | 4; | |
| 22 | 1/55406/21 | Болт М12х1,25-6gх40 | 4; | |
| 23 | 1/61008/11 | Гайка М8 | 4; | |
| 24 | 1/61015/11 | Гайка М12х1,25-6Н | 4; | |
| 25 | 1/21641/11 | Гайка М16х1,5-6Н | 4; | |
| 26 | 1/05201/01 | Шайба плоская 14х26 | 4; | |
| 27 | 1/05166/70 | Шайба пружинная 8 | 4; | |
| 28 | 1/05170/70 | Шайба пружинная 12 | 4; | |
| 29 | 1/07969/01 | Шплинт разводной 4х25 | 8; | |
| 30 | 1/07974/01 | Шплинт разводной 5х40 | 8; | |
| 31 | 260110 - 01 | Палец 14х40 ОСТ 37.101.163-75 | 4; | |
| 32 | 1/26420/01 | Шайба 8х25х1,5 | 4; | |
| 33 | 1/05202/01 | Шайба плоская 16х28 | 4; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
