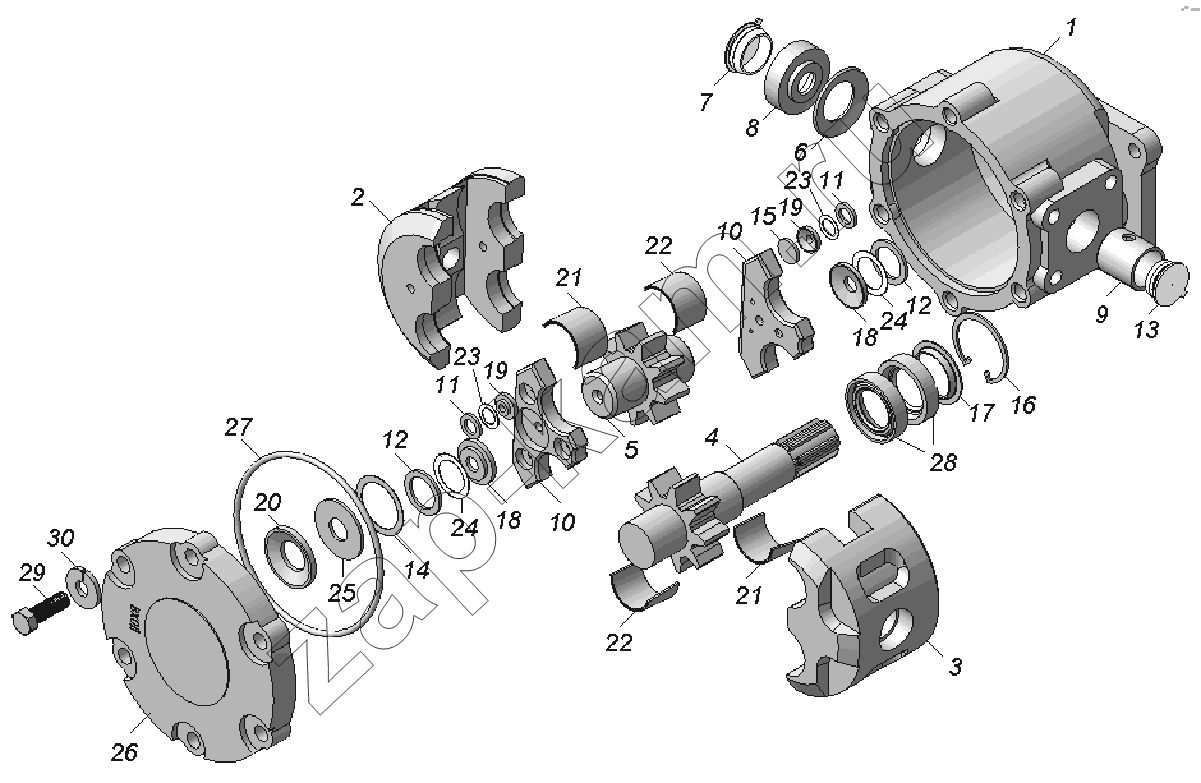

НШ32А-3-Л-00 Насос шестеренный
/ НефАЗ-45144-8600001
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | НШ 32-3-Л-01 | Корпус | 1; | |
| 2 | НШ 32А-3-02 | Обойма поджимная | 1; | |
| 3 | НШ 32А-3-03 | Обойма подшипниковая | 1; | |
| 4 | НШ 32-3-04 | Шестерня ведущая | 1; | |
| 5 | НШ 32-3-05 | Шестерня ведомая | 1; | |
| 6 | НШ 32-3-06 | Пластина опорная | 1; | |
| 7 | НШ 32-3-07 | Пробка | 1; | |
| 8 | НШ 32-3-08 | Манжета радиального уплотнения | 1; | |
| 9 | НШ 32-4-09 | Втулка центрирующая | 1; | |
| 10 | НШ 50-3-07 | Платик | 2; | |
| 11 | НШ 50-2-25 | Кольцо предохранительное | 6; | |
| 12 | НШ 50-2-24 | Кольцо предохранительное | 2; | |
| 13 | НШ 32-2-08 | Пробка | 1; | |
| 14 | НШ 50-2-14 | Кольцо предохранительное | 1; | |
| 15 | НШ 50-2-16 | Пластина | 2; | |
| 16 | НШ 32У-0303028Г | Кольцо пружинное упорное | 1; | |
| 17 | НШ 32Э-08Л | Кольцо опорное | 1; | |
| 18 | НШ 50-2-22 | Манжета торцового уплотнения | 2; | |
| 19 | НШ 50-2-23 | Манжета торцового уплотнения | 6; | |
| 20 | 5ОК-13 | Манжета | 1; | |
| 21 | НШ 50-4-04А | Вкладыш левый | 2; | |
| 22 | НШ 50-4-06 | Вкладыш правый | 2; | |
| 23 | НШ 50-4-10 | Прокладка предохранительная | 6; | |
| 24 | НШ 50-4-10-03 | Прокладка предохранительная | 2; | |
| 25 | НШ 50-4-10-04 | Прокладка предохранительная | 1; | |
| 26 | НШ 50А-3-06-03 | Крышка | 1; | |
| 27 | 112-118-36-2-2 | Кольцо | 1; | |
| 28 | 12х25х42-1 | Манжета | 2; | |
| 29 | М10-6gх30.66.05 | Болт | 6; | |
| 30 | 10Т65Г05 | Шайба | 6; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
