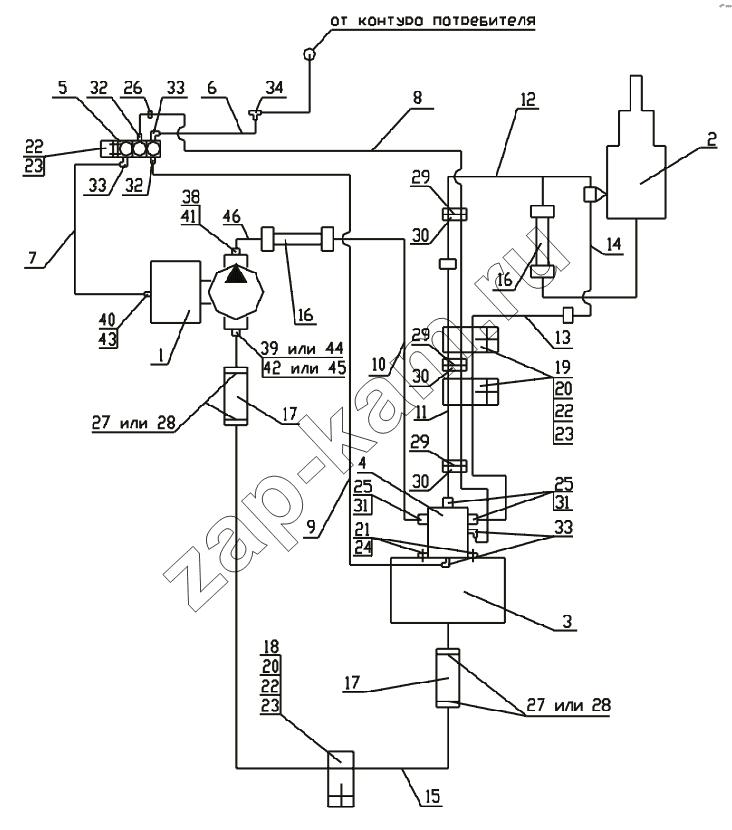

Гидросхема для автомобилей с косым гидробаком
/ НефАЗ-6520, 6522
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
16
17
18
18
18
19
19
20
20
21
23
23
23
24
25
25
26
27
27
28
28
29
29
29
30
30
30
31
31
32
32
33
33
33
34
38
39
40
41
42
43
44
45
46
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | MEILLER 265/1 | Насос | 1; | - | |
| 2 | 6520-8603001-10СБ | Установка гидроцилиндра | 1; | - | |
| 3 | 6520-8608002СБ | Установка гидробака | 1; | - | |
| 4 | 6520-8607010-10СБ | Гидрораспределитель | 1; | - | |
| 5 | БЭК 37.000-02ГМ | Блок электромагнитных клапонов | 1; | - | |
| 6 | 6520-8606015СБ | Трубка подвода воздуха | 1; | - | |
| 7 | 6520-8606020СБ | Трубка подвода воздуха | 1; | - | |
| 8 | 6520-8606030СБ | Трубка подвода воздуха | 1; | - | |
| 9 | 6520-8606035СБ | Трубка подвода воздуха | 1; | - | |
| 10 | 6520-8609212СБ | Труба высокого давления | 1; | - | |
| 11 | 6520-8609216СБ | Труба высокого давления | 1; | - | |
| 13 | 6520-8609224СБ | Труба высокого давления | 1; | - | |
| 14 | 6520-8609226СБ | Труба высокого давления | 1; | - | |
| 15 | 6520-8609341 | Труба высокого давления | 1; | - | |
| 16 | 6522-8609090СБ | Рукав высокого давления | 2; | - | |
| 17 | 6520-8609119 | Рукав | 2; | - | |
| 18 | 6520-8609018СБ | Труба высокого давления | 1; | - | |
| 18 | 6522-8609127 | Скоба | 1; | - | |
| 19 | 6522-8609131 | Скоба | 4; | - | |
| 20 | 1/60434/21 | Болт | 4; | - | |
| 21 | M10x125x25.56.05 ГОСТ 11738-84 | Винт | 4; | - | |
| 23 | 1/05166/73 | Шайба пружинная 8 | 6; | - | |
| 24 | 1/05168/77 | Шайба пружинная | 4; | - | |
| 25 | 024-028-25-2-3 ГОСТ 9833-73 | Кольцо | 3; | - | |
| 26 | 4947-3724195 | Хомут | 2; | - | |
| 27 | СБИТ 305419.004-25 | Хомут стяжной (50-70)х13 СБИТ 305419.003ТУ | ; | - | |
| 28 | TORRO 50-70/12-C7W1 | Хомут с червячной резьбой DIN 3017 | ; | - | |
| 29 | 1/02908/90 | Хомут 40 | 3; | - | |
| 30 | 6520-8606013 | Прокладка | 3; | - | |
| 31 | ОГК 67-02.001 | Штуцер | - | ||
| 32 | 853973 | Штуцер проходной | - | ||
| 33 | 864822 | Угольник ввертной | - | ||
| 34 | ОГК 67-02.001 | Штуцер | 3; | - | |
| 35 | 853973 | Штуцер проходной | 2; | - | |
| 36 | 864822 | Угольник ввертной | 4; | - | |
| 37 | 864919 | Тройник ввертный | 1; | - | |
| 38 | 6522-8609153 | Штуцер | 1; | - | |
| 39 | 6522-8609151-20 | Патрубок | ; | - | |
| 40 | 65115-8606113-01 | Штуцер | 1; | - | |
| 41 | 019-022-19-2-2 ГОСТ 9833-73 | Кольцо | 1; | - | |
| 42 | 1/02656/60 | Прокладка | ; | - | |
| 43 | 1/02984/60 | Прокладка | 1; | - | |
| 44 | 6520-8609152СБ | Патрубок | ; | - | |
| 45 | 6520-8609058 | Прокладка | ; | - | |
| 46 | 6520-8609210СБ | Труба высокого давления | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
