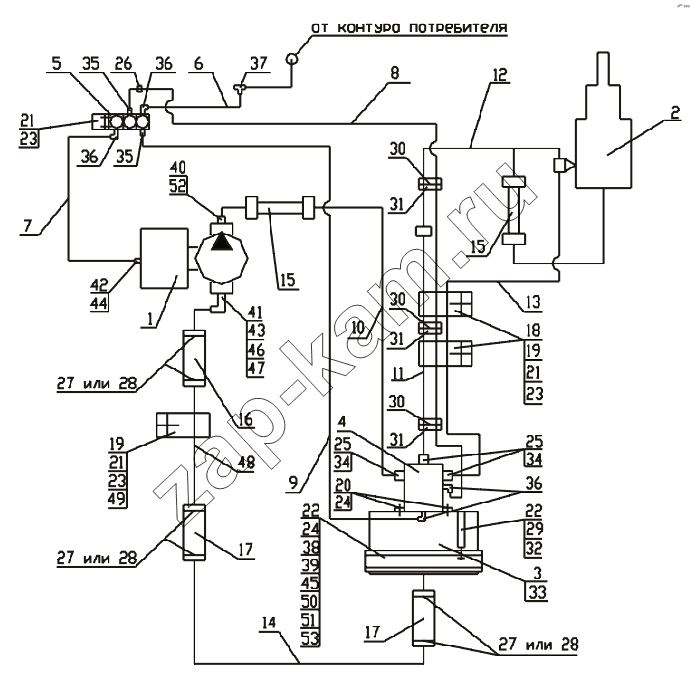

Гидросхема для автомобилей с прямым гидробаком
/ НефАЗ-6520, 6522
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
19
20
22
22
23
23
23
24
24
25
25
26
27
27
27
28
28
28
29
30
30
30
31
31
31
32
33
34
34
35
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | HYVA | Насос | 1; | - | |
| 2 | 6520-8603001-10СБ | Установка гидроцилиндра | 1; | - | |
| 3 | 6522-8608010СБ | Гидробак | 1; | - | |
| 4 | 6520-8607010-10СБ | Гидрораспределитель | 1; | - | |
| 5 | БЭК 37.000-02ГЧ | Блок электромагнитных клапанов | 1; | - | |
| 6 | 6520-8606015СБ | Трубка подвода воздуха | 1; | - | |
| 7 | 6520-8606020СБ | Трубка подвода воздуха | 1; | - | |
| 8 | 6520-8606030СБ | Трубка подвода воздуха | 1; | - | |
| 9 | 6520-8606035СБ | Трубка подвода воздуха | 1; | - | |
| 10 | 6520-8609012СБ | Труба высокого давления | 1; | - | |
| 11 | 6520-8609016СБ | Труба высокого давления | 1; | - | |
| 12 | 6520-8609018СБ | Труба высокого давления | 1; | - | |
| 13 | 6520-8609024СБ | Труба высокого давления | 1; | - | |
| 14 | 6522-8609141-60 | Труба низкого давления | 1; | - | |
| 15 | 6522-8609090СБ | Рукав высокого давления | 2; | - | |
| 16 | 6522-8609117 | Рукав (L-80) | 1; | - | |
| 17 | 6522-8609116 | Рукав | 2; | - | |
| 18 | 6522-8609131 | Скоба | 4; | - | |
| 19 | 1/60434/21 | Болт | 4; | - | |
| 20 | M10x1.25x25.56.05 ГОСТ 11738-84 | Винт | 4; | - | |
| 22 | 1/21647/11 | Гайка | 10; | - | |
| 23 | 1/05166/73 | Шайба пружинная 8 | 6; | - | |
| 24 | 1/05168/77 | Шайба пружинная | 10; | - | |
| 25 | 024-028-25-2-3 ГОСТ 9833-73 | Кольцо | 3; | - | |
| 26 | 4947-3724195 | Хомут | 2; | - | |
| 27 | СБИТ 305419.004-25 | Хомут стяжной (50-70)х13 СБИТ 305419.003ТУ | ; | - | |
| 28 | TORRO 50-70/12-C7W1 | Хомут с червячной резьбой DIN 3017 | ; | - | |
| 29 | 6520-8608122СБ | Хомут крепления гидробака | 1; | - | |
| 30 | 1/02908/90 | Хомут 40 | 3; | - | |
| 31 | 6520-8606013 | Прокладка | 3; | - | |
| 32 | 5320-1311068 | Прокладка | 1; | - | |
| 33 | 6522-8608163 | Прокладка гидробака | 1; | - | |
| 34 | ОГК 67-02.001 | Штуцер | 3; | - | |
| 35 | 853973 | Штуцер проходной | 2; | - | |
| 36 | 864822 | Угольник ввертной | 4; | - | |
| 37 | 864919 | Тройник ввертный | 1; | - | |
| 38 | 6522-8608162 | Боковина правая | 1; | - | |
| 39 | 6522-8608164 | Боковина левая | 1; | - | |
| 40 | 6520-8609155-10 | Штуцер | 1; | - | |
| 41 | 6522-8609138СБ | Угольник | 1; | - | |
| 42 | 65115-8606113-01 | Штуцер | 1; | - | |
| 43 | 030-035-30-2-2 ГОСТ 9833-73 | Кольцо | 1; | - | |
| 44 | 1/03984/60 | Прокладка | 1; | - | |
| 45 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 6; | - | |
| 46 | 6520-8609073 | Шайба | 1; | - | |
| 47 | 6520-8609076 | Гайка | 1; | - | |
| 48 | 6522-8609141-50СБ | Труба низкого давления | 1; | - | |
| 49 | 6522-8609127 | Скоба | 1; | - | |
| 50 | 6522-8608170 | Стяжка | 2; | - | |
| 51 | 1/61015/11 | Гайка М12х1,25-6Н | 8; | - | |
| 52 | 037-041-25-2-2 ГОСТ 9833-73 | Кольцо | 1; | - | |
| 53 | 1/26386/01 | Шайба плоская 10х18 | 6; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
