66062-8001050-10 Установка сливно-наливного устройства
/ НефАЗ-66062

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

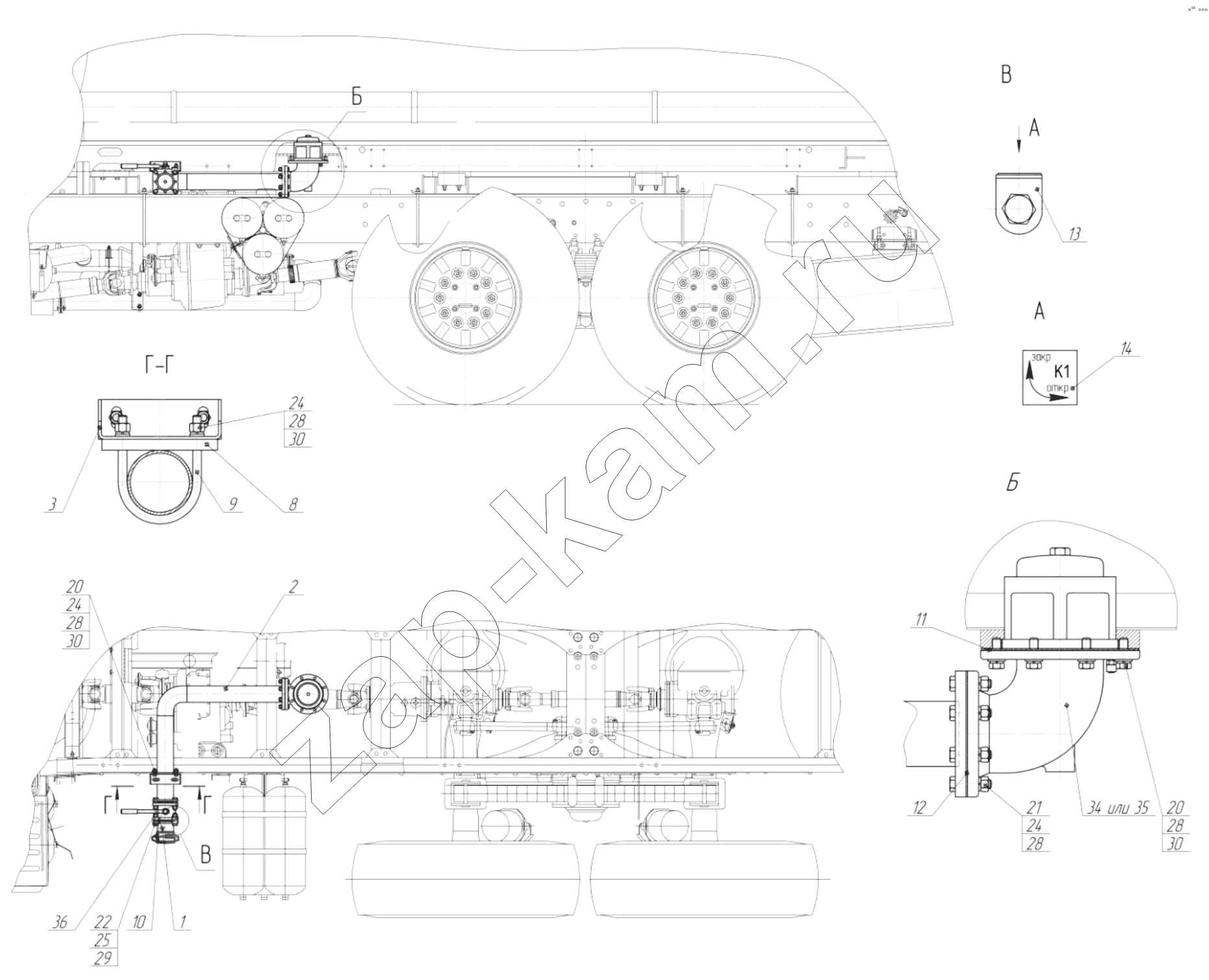

Схема/чертеж: 66062-8001050-10 Установка сливно-наливного устройства / НефАЗ-66062
1
2
3
8
9
10
11
12
13
14
20
20
21
22
24
24
24
25
28
28
28
28
29
30
30
30
34
35
36
Поз. Артикул Название детали Кол-во Цена
1 66061-8000250 Патрубок в сборе 1; -
2 66062-8001060 Трубопровод 1; -
3 66062-8000055 Кронштейн трубопровода 2; -
8 96742-8000416 Прокладка 1; -
9 96741-8000415 Хомут 1; -
10 96741-8000264 Прокладка 2; -
11 96931-8000051-27 Прокладка 3; -
12 96931-8000052-27 Прокладка 3; -
13 66065-01-8000054-01 Стойка 1; -
14 66065-01-3903101 Табличка информационная 1; -
20 1/55405/21 Болт ТТЕМ10х1,25-6gх35 10; -
21 1/55408/21 Болт ТЕМ12х1,256gх50 8; -
22 1/58405/31 Болт ТЕМ16х1,5-6gх50 8; -
24 1/61015/11 Гайка М12х1,25-6Н 12; -
25 1/21641/11 Гайка М16х1,5-6Н 8; -
28 1/05170/70 Шайба пружинная 12 20; -
29 1/05172/70 Шайба пружинная 16 8; -
30 1/05200/01 Шайба 12; -
34 ВО100Standard Донный клапан 1; -
35 EURO100-3-AL40 Донный клапан 1; -
36 Л39370-080DN80 Кран шаровый Л39370-080 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
