66062-8513023 Корпус цистерны
/ НефАЗ-66062

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

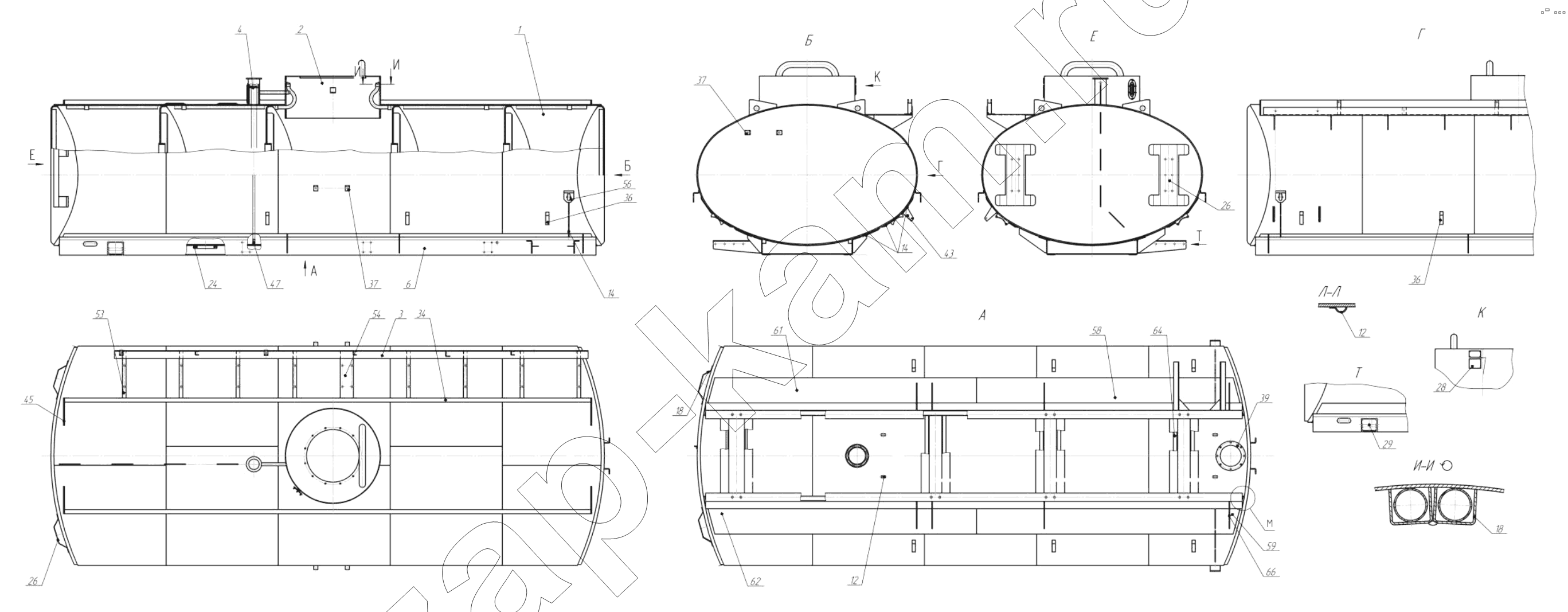

Схема/чертеж: 66062-8513023 Корпус цистерны / НефАЗ-66062
1
2
3
4
6
12
12
14
14
18
18
24
26
26
28
29
34
36
36
37
37
39
43
45
47
53
54
56
58
59
61
62
64
66
Поз. Артикул Название детали Кол-во Цена
1 Э66062-8513025 Отсеки корпуса цистерны 1; -
2 6606-8513100 Горловина в сборе 1; -
3 66062-8513610 Кронштейн крепления поручней 1; -
4 96741-8513590-02 Стакан в сборе 1; -
6 Э66062-8517310 Рама в сборе 1; -
12 42112-3724194 Скоба 4; -
14 5299-3718430-01 Пруток монтажный 22; -
18 96741-8513117 Скоба 2; -
24 96931-8513287-20 Фланец 1; -
26 96931-8513311-20 Кронштейн крепления ящика огнетушителя 2; -
28 96741-8513316-01 Пластина 1; -
29 96741-8513317 Пластина для табличек испытаний и владельца 1; -
34 Э66062-8513402 Лонжерон верхний 2; -
36 9674-8513412 Кронштейн крепления пенала 6; -
37 96742-8513413 Кронштейн 6; -
39 9674-8513416 Фланец отстойника 1; -
43 96741-8513430 Кронштейн 2; -
45 9674-8513447 Заглушка 4; -
47 9674-8513496 Втулка 1; -
53 66062-8513541 Кронштейн крепления площадки 8; -
54 66062-8513542 Кронштейн крепления площадки 1; -
56 96741-8513545 Кронштейн крепления фонаря 2; -
58 2Э66061-8517344 Лист накладной 1; -
59 2Э66061-8517345 Лист накладной 1; -
61 Э96742-03-8517348 Лист накладной 1; -
62 Э96742-03-8517349 Лист накладной 1; -
64 66061-8517351 Лист поперечины 4; -
66 66062-8517392 Ребро 8; -
80 1/59705/21 Болт ТЕМ10х 1,25-6gх20 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
